Iec60061-3 μετρητής λαμπτήρων ΚΑΠ

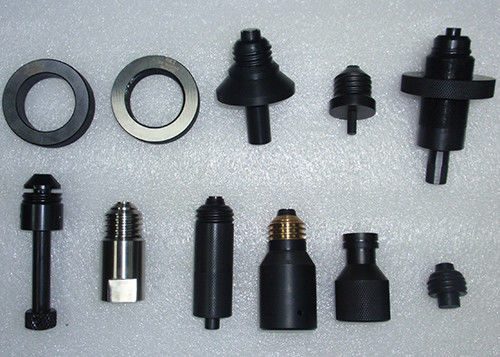

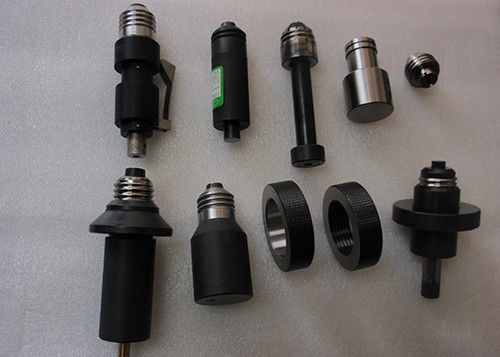

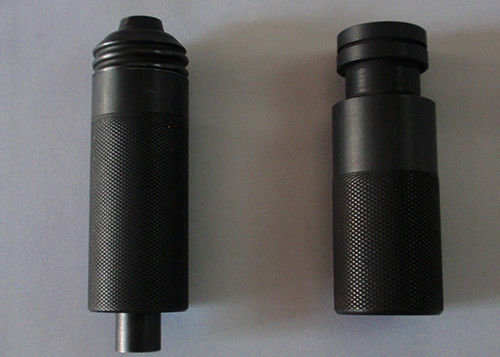

IEC60061 - μετρητής 3 για τους μετρητές κατόχων λαμπτήρων βιδών πορτατίφ E27

Ο μετρητής για τα πορτατίφ E27 απαριθμεί:

Επιβεβαιώνει:

Iec60061-3

Σκοπός και δοκιμή:

(1) 7006-25A-2 «ΠΗΓΑΙΝΟΥΝ» μετρητής για τα πορτατίφ

ΣΚΟΠΟΣ: Για να ελέγξει:

a) Οι διαστάσεις miniumum του πορτατίφ βιδώνουν το νήμα σύμφωνα με τα φύλλα 7004-21 και 7004-27.

b) Διάσταση Χ σύμφωνα με το φύλλο 7005-20

c) Η μηχανική συμβατότητα του πορτατίφ όσον αφορά τα lamos που έχει τις δυσμενείς διαστάσεις.

ΔΟΚΙΜΗ: α) θα είναι δυνατό να βιδωθεί το περασμένο κλωστή μέρος του μετρητή στο πορτατίφ χωρίς χρησιμοποίηση της αδικαιολόγητης δύναμης.

b) Όταν ο μετρητής βιδωθεί καθ'όσον θα πάει, να χαρακτηρίσει το Υ στο δύτη θα είναι συνεπίπεδος με το σημάδι Α στον άξονα.

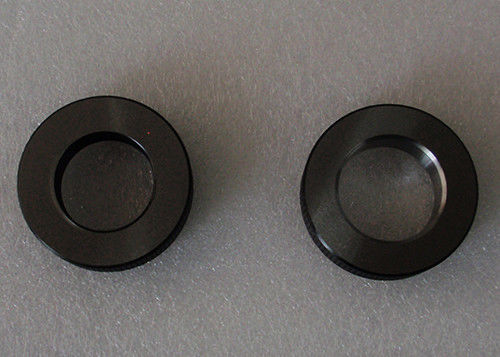

c) Το μανίκι τοποθετείται έπειτα πέρα από τον άξονα του μετρητή με το ανοικτό τέλος του που στηρίζεται στη τοπ άκρη του κοχυλιού βιδών του κατόχου. Με το μανίκι σε αυτήν την θέση, ο δύτης ωθείται κάτω όσο θα πάει.

d) Η επιφάνεια Β του μετρητή θα βρεθεί έπειτα μεταξύ των σημαδιών X1 και X2 στο δύτη ή θα είναι συνεπίπεδη με καθέναν τους δεν θα βρεθεί πέρα από τους.

(2) 7006-26-4 «ΝΑ ΜΗΝ ΠΑΕΙ» μετρητής

ΣΚΟΠΟΣ: Για να ελέγξει τη μέγιστη δευτερεύουσα διάμετρο του νήματος βιδών, διάσταση D1, των πορτατίφ

ΔΟΚΙΜΗ: Το νήμα βιδών του πορτατίφ θα υποτίθεται ότι ήταν σωστό εάν ο μετρητής δεν εισάγεται από το βάρος του που μέχρι στιγμής το νήμα προεξέχει πέρα από την επιφάνεια Τ.

(3) 7006-21-5

Μετρητής για τη δοκιμή της προστασίας ενάντια στη ζημία βολβός-λαιμών και για τη δοκιμή της επαφή-παραγωγής

ΣΚΟΠΟΣ: Για να ελέγξει:

a) Προστασία ενάντια στη ζημία βολβός-λαιμών από το πλαίσιο του πορτατίφ E27.

b) Επαφή-χαρακτηρίζοντας σε E27 τα πορτατίφ όσον αφορά τους λαμπτήρες που έχουν τις διαστάσεις δυσμενείς στην επαφή-παραγωγή.

ΔΟΚΙΜΗ: α) όταν βιδώνεται ο μετρητής πλήρως κατ' οίκον με μια ροπή:

- 1.0 N.m για τους κεραμικούς κατόχους.

- 0,4 N.m για όλους τους άλλους κατόχους.

Θα υπάρξει μια εκκαθάριση μεταξύ του μετρητή και της άκρης του πλαισίου του πορτατίφ.

b) Σε αυτήν την θέση, και με το πορτατίφ που συνδέεται στο κύκλωμα δοκιμής όπως φαίνεται, ο λαμπτήρας δεικτών θα ανάψει.

* Ένας μετρητής ανιχνευτών με ένα κατά προσέγγιση πάχος 0,08 χιλ. και ενός πλάτους 5 χιλ. θα χρησιμοποιηθεί για να ελέγξει ότι αυτή η εκκαθάριση υπάρχει πέρα από την πλήρη περιφέρεια.

(μετρητής 4) 7006-22A-5 για του επαφή-χαρακτηρισμού και την προστασία δοκιμής ενάντια στην τυχαία επαφή κατά τη διάρκεια της εισαγωγής του λαμπτήρα

ΣΚΟΠΟΣ: Για να ελέγξει τα πορτατίφ E27 για:

a) Επαφή-παραγωγή με τους λαμπτήρες που έχουν τις δυσμενείς διαστάσεις.

b) Προστασία ενάντια στην τυχαία επαφή με τα ζωντανά μέρη, κοχύλι viz.the ΚΑΠ, κατά τη διάρκεια της εισαγωγής ενός λαμπτήρα.

ΔΟΚΙΜΗ: Ο κάτοχος συνδέεται στο κύκλωμα δοκιμής όπως φαίνεται.

a) Με το swith Α σε θέση 2 και swith το Β ανοικτό, ο μετρητής βιδώνεται πλήρως κατ' οίκον. Σε αυτήν την θέση, και οι δύο λαμπτήρες θα ανάψουν.

b) Μετά από τη δοκιμή του α) ανωτέρω, ο μετρητής αποσύρεται έως ότου εξαφανίζονται οι λαμπτήρες. Μεταστρέψτε το Α κινείται προς τη θέση 1 και ο διακόπτης Β είναι κλειστός. Ο μετρητής βιδώνεται έπειτα μέσα αργά μέχρι καθένα των φω'των λαμπτήρων. Με το μετρητή που κρατιέται σε αυτήν την θέση, το διακόπτη Β ανοίγουν και ο έλεγχος δοκιμής στην πλευρά του μετρητή γλιστριέται προς τα κάτω όσο θα πάει στο διάστημα μεταξύ του μετρητή και του κατόχου. Στη θέση thisn οι λαμπτήρες δεν θα ανάψουν.

(5) 7006-22B-1

Μετρητής για την ανίχνευση των δευτερεύων-επαφών με τις εξέχουσες θέσεις

ΣΚΟΠΟΣ: Για να ανιχνεύσει την ύπαρξη των εξεχουσών θέσεων στις δευτερεύων-επαφές στα πορτατίφ E27.

ΔΟΚΙΜΗ: α) ο μετρητής βιδώνεται κατ' οίκον στο πορτατίφ όσο θα πάει, ο συνδυασμός τοποθετείται έπειτα με το δύτη του μετρητή σε μια οριζόντια θέση και το δύτης-πρόσωπο κρατιέται ενάντια στις επαφές κατόχων.

b) Σε αυτήν την θέση θα είναι δυνατό να περιστραφεί ο δύτης σε μια δεξιόστροφη και αντίθετη προς την φορά των δεικτών του ρολογιού κατεύθυνση για τουλάχιστον μια γωνία 60° και στις δύο κατευθύνσεις.

c) Μετά από αυτήν την δοκιμή ο συνδυασμός τοποθετείται με το δύτη σε μια κάθετη θέση και το δύτης-πρόσωπο πιέζεται ενάντια στις επαφές κατόχων με μια συνολική δύναμη 10N.

d) Σε αυτήν την θέση θα είναι δυνατό να περιστραφεί ο δύτης σε μια δεξιόστροφη και αντίθετη προς την φορά των δεικτών του ρολογιού κατεύθυνση για τουλάχιστον μια γωνία 60°in και οι δύο κατευθύνσεις.

e) Το πορτατίφ συμμορφώνεται εάν η ροπή που εφαρμόζεται και για τις δύο δοκιμές δεν υπερβαίνει 0,4 NM.

(6) 7006-22C-1

Μετρητής Ι για τον έλεγχο της δευτερεύουσας ανθεκτικότητας επαφών

ΣΚΟΠΟΣ: Για να ελέγξει την ελάχιστη δευτερεύουσα ανθεκτικότητα επαφών των πορτατίφ E27.

ΔΟΚΙΜΗ: α) η δευτερεύουσα επαφή του lmapholder θα συνδεθεί ηλεκτρικά με το μετρητή όπως φαίνεται στο δοκιμή-κύκλωμα.

b) Με την κεντρική ράβδο στην ανώτερη θέση, ο μετρητής βιδώνεται στο lamphloder χωρίς χρησιμοποίηση της αδικαιολόγητης δύναμης.

c) Ο μετρητής καθορίζεται με το βίδωμα κάτω από το καρύδι έως ότου έχουν απομακρυθεί ο betweent κάτοχος και ο μετρητής παιχνιδιού.

d) Η κεντρική ράβδος βιδώνεται έπειτα κάτω με μια ροπή 0,4 NM.

e) Υπό αυτές τις συνθήκες ο λαμπτήρας δεικτών θα ανάψει.

f) Η κεντρική ράβδος θα βιδωθεί έπειτα πίσω έως ότου έχει περάσει το σημάδι του 10 μέρη κλίμακας (=0.2mm). Σε αυτήν την θέση ο λαμπτήρας δεικτών θα ανάψει ακόμα.

(7) 7006-22D-1

Μετρητής ΙΙ για τον έλεγχο της δευτερεύουσας ανθεκτικότητας επαφών

ΣΚΟΠΟΣ: Για να ελέγξει την ελάχιστη δευτερεύουσα ανθεκτικότητα επαφών των πορτατίφ E27.

ΔΟΚΙΜΗ: α) η δευτερεύουσα επαφή του lmapholder θα συνδεθεί ηλεκτρικά με το μετρητή όπως φαίνεται στο δοκιμή-κύκλωμα.

b) Ο μετρητής βιδώνεται στο πορτατίφ με μια ροπή 1Nm…

c) Σε αυτήν την θέση ο λαμπτήρας δεικτών θα ανάψει.

Η δοκιμή θα πραγματοποιηθεί μετά από τη δοκιμή με το μετρητή για τη δοκιμή της επαφή-παραγωγής.
