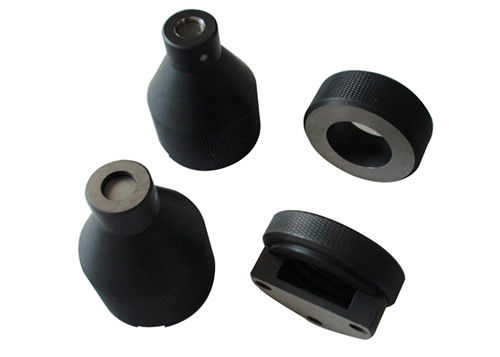

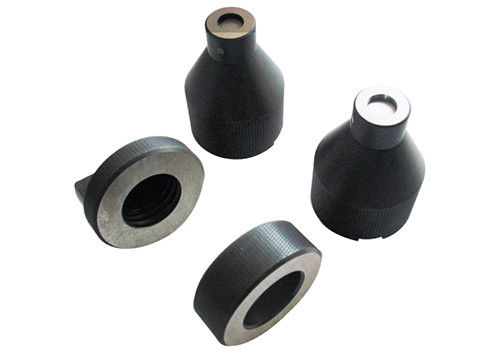

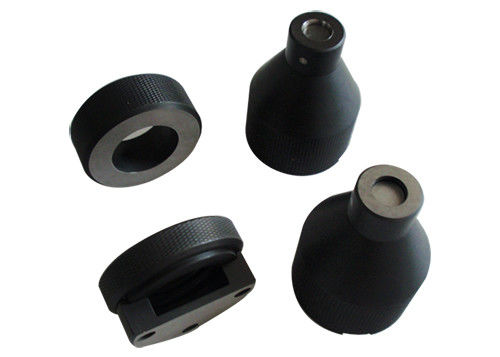

E26 πηγαίνετε και να μην πάει μετρητές, μετρητής νημάτων βιδών χάλυβα φορμών

Iec60061-3 ο μετρητής λαμπτήρων ΚΑΠ E26, πηγαίνει μετρητής κανένας πηγαίνει μετρητής, μετρητής νημάτων βιδών

E26 και ο μετρητής E26d απαριθμεί:

Επιβεβαιώνει:
Iec60061-3

Σκοπός και δοκιμή:
1. 7006-27D-3

«ΠΗΓΑΙΝΕΙ» ο ΜΕΤΡΗΤΗΣ ΓΙΑ τα ΚΑΛΥΜΜΑΤΑ E26, E26/50x39, E26/51x39 & E26d
ΣΚΟΠΟΣ:

Για να ελέγξετε τις μέγιστες διαστάσεις της βίδας περάστε κλωστή και διάσταση T1min των καλυμμάτων E26, E26/50x39, E26/51x39 ή E26d στους τελειωμένους λαμπτήρες.
 ΔΟΚΙΜΗ:

Όταν η ΚΑΠ σε έναν τελειωμένο λαμπτήρα βιδωθεί στο μετρητή όσο θα πάει, η κεντρική επαφή θα αγγίξει την επιφάνεια Χ. Όταν ο λαμπτήρας αφαιρείται από το μετρητή, τουλάχιστον δύο πλήρεις στροφές θα απαιτηθούν για να αποσυνδέσουν τα νήματα.

2. 7006-29L-4

«ΝΑ ΜΗΝ ΠΑΝΕ» ΜΕΤΡΗΤΗΣ ΓΙΑ ΤΑ ΚΑΛΥΜΜΑΤΑ
E26, E26/50x39, E26/51x39 & E26d
ΣΚΟΠΟΣ:

Για να ελέγξουν την ελάχιστη εξωτερική (σημαντική) διάμετρο του νήματος βιδών, διάσταση δ, E26, E26/50x39, καλύμματα E26/51x39 orE26d στους τελειωμένους λαμπτήρες.
ΔΟΚΙΜΗ:

Όταν ο μετρητής τοποθετείται πέρα από το νήμα της ΚΑΠ σε έναν τελειωμένο λαμπτήρα, κράτησε την ΚΑΠ ανώτατη, η κεντρική επαφή δεν θα προβάλει πέρα από την επιφάνεια Χ. Μόνο το βάρος ο ίδιος του μετρητή θα χρησιμοποιηθεί στη δοκιμή.

3. 7006-29-3

ΜΕΤΡΗΤΗΣ ΓΙΑ ΤΗ ΔΟΚΙΜΗ ΤΗΣ ΕΠΑΦΉ-ΠΑΡΑΓΩΓΗΣ ΤΩΝ ΛΑΜΠΤΗΡΩΝ ΠΟΥ ΕΓΚΑΘΙΣΤΑΝΤΑΙ ΜΕ ΤΑ ΚΑΛΥΜΜΑΤΑ
ΣΚΟΠΟΣ:

Για να ελέγξουν τις διαστάσεις λαμπτήρων για την επαφή-παραγωγή στα πορτατίφ E26, E26/50x39, E26/51x39 ή E26d.
ΔΟΚΙΜΗ:

Η μορφή του λαμπτήρα όσον αφορά την τακτοποίηση στο πορτατίφ υποτίθεται ότι ήταν σωστή, εάν ο λαμπτήρας μπορεί να ωθηθεί στο μετρητή έως ότου φθάνει το αεροπλάνο W στο αεροπλάνο Β ή τα προγράμματα πέρα από το. Για τους καλυμμένους λαμπτήρες E26/24, όταν οι επιφάνειες Β και W είναι συμπίπτουσες, η κορυφή της ΚΑΠ συμπεριλαμβανομένης οποιουδήποτε ύλης συγκολλήσεως ή αγώγιμου υλικού, δεν θα επεκταθεί επάνω από την επιφάνεια Χ.

4. 7006-29A-2

ΜΕΤΡΗΤΗΣ ΓΙΑ τα ΚΑΛΥΜΜΑΤΑ στους ΤΕΛΕΙΩΜΕΝΟΥΣ ΛΑΜΠΤΗΡΕΣ ΓΙΑ τη ΔΟΚΙΜΗ της ΠΡΟΣΤΑΣΙΑΣ ΕΝΑΝΤΙΑ στην ΤΥΧΑΙΑ ΕΠΑΦΗ E26d
ΣΚΟΠΟΣ:

Για να ελέγξουν την προστασία σε σχέση με την τυχαία επαφή των καλυμμάτων E26d στους τελειωμένους λαμπτήρες.
ΔΟΚΙΜΗ:

Όταν ο λαμπτήρας ωθηθεί στο μετρητή όσο θα πάει με τη δευτερεύουσα ύλη συγκολλήσεως της ΚΑΠ που βρίσκεται στην κοιλότητα παρεχόμενη, η επιφάνεια W του δύτη δεν θα προβάλει πέρα από την επιφάνεια V.

5. 7006-29B-2

ΜΕΤΡΗΤΗΣ ΜΕ ΤΗ ΔΙΑΜΕΤΡΟ ΑΝΑΦΟΡΑΣ 23 ΧΙΛ. ΓΙΑ ΤΑ ΚΑΛΎΜΜΑΤΑ E26D
ΣΚΟΠΟΣ:

Για να ελέγξει τις διαστάσεις S λεπτό, μέγιστο του S, S1min. και S1max. από τα καλύμματα E26d.
ΔΟΚΙΜΗ:

Όταν η ΚΑΠ (ή λαμπτήρας) ωθηθεί στο μετρητή όσο θα πάει, η επιφάνεια W του δύτη θα προβάλει πέρα από την επιφάνεια Υ, αλλά για τα unmounted καλύμματα, δεν θα προβάλει πέρα από την επιφάνεια Χ.
Για τα καλύμματα στους τελειωμένους λαμπτήρες, η επιφάνεια W δεν θα προβάλει πέρα από την επιφάνεια V.

6. 7006-29C-2

ΜΕΤΡΗΤΗΣ ΜΕ ΤΗ ΔΙΑΜΕΤΡΟ ΑΝΑΦΟΡΑΣ 13,2 ΧΙΛ. ΓΙΑ ΤΑ ΚΑΛΎΜΜΑΤΑ E26D
ΣΚΟΠΟΣ:

Για να ελέγξει το μέγιστο διαστάσεων Γ και το μέγιστο C1 των καλυμμάτων E26d.
ΔΟΚΙΜΗ:

Όταν η unmounted ΚΑΠ ωθηθεί στο μετρητή όσο θα πάει, η επιφάνεια W του δύτη δεν θα προβάλει πέρα από την επιφάνεια Χ. Για τα καλύμματα στους τελειωμένους λαμπτήρες, η επιφάνεια W δεν θα προβάλει πέρα από την επιφάνεια V. Σε αυτήν την περίπτωση, η ΚΑΠ έτσι θα τοποθετηθεί ότι η ύλη συγκολλήσεως στην ενδιάμεση επαφή βρίσκεται στην κοιλότητα που παρέχεται στο μετρητή.

7. 7006-29D-1
ΜΕΤΡΗΤΗΣ ΜΕ ΤΗ ΔΙΑΜΕΤΡΟ ΑΝΑΦΟΡΑΣ 10,4 ΧΙΛ. ΓΙΑ ΤΑ ΚΑΛΎΜΜΑΤΑ E26D ΣΤΟΥΣ ΤΕΛΕΙΩΜΈΝΟΥΣ ΛΑΜΠΤΉΡΕΣ
ΣΚΟΠΟΣ:

Για να ελεγχθούν οι διαστάσεις C1 λ., andT1 λ., παρουσιάζουν στο φύλλο 7004-29 και τις μέγιστες διαστάσεις του νήματος ΚΑΠ.
 ΔΟΚΙΜΗ:

Όταν ο λαμπτήρας βιδωθεί στο μετρητή όσο θα πάει, η επιφάνεια «W» θα είναι συνεπίπεδη με ή πρόγραμμα πέρα από την επιφάνεια «Β». Μετά από αυτήν την δοκιμή, τουλάχιστον δύο πλήρεις στροφές του λαμπτήρα θα απαιτηθούν για να το αποσυνδέσουν από το μετρητή.

-------------------------------------------------------------------------------------------------------------------------------------
7006-27D-3 «ΠΗΓΑΙΝΕΤΕ» ΜΕΤΡΗΤΗΣ ΓΙΑ τα ΚΑΛΥΜΜΑΤΑ E26, E26/50x39, E26/51x39 & E26d
7006-29L-4 «ΝΑ ΜΗΝ ΠΑΕΙ» ΜΕΤΡΗΤΗΣ ΓΙΑ τα ΚΑΛΥΜΜΑΤΑ E26, E26/50x39, E26/51x39 & E26d
7006-29-3 ΜΕΤΡΗΤΗΣ ΓΙΑ ΤΗ ΔΟΚΙΜΗ ΤΗΣ ΕΠΑΦΉ-ΠΑΡΑΓΩΓΗΣ ΤΩΝ ΛΑΜΠΤΗΡΩΝ ΠΟΥ ΕΓΚΑΘΙΣΤΑΝΤΑΙ ΜΕ ΤΑ ΚΑΛΥΜΜΑΤΑ
7006-29A-2 ΜΕΤΡΗΤΗΣ ΓΙΑ ΤΑ ΚΑΛΥΜΜΑΤΑ ΣΤΟΥΣ ΤΕΛΕΙΩΜΕΝΟΥΣ ΛΑΜΠΤΗΡΕΣ ΓΙΑ ΤΗ ΔΟΚΙΜΗ ΤΗΣ ΠΡΟΣΤΑΣΙΑΣ ΕΝΑΝΤΙΑ ΣΤΗΝ ΤΥΧΑΙΑ ΕΠΑΦΗ E26D
7006-29B-2 ΜΕΤΡΗΤΗΣ ΜΕ ΤΗ ΔΙΑΜΕΤΡΟ ΑΝΑΦΟΡΑΣ 23 ΧΙΛ. ΓΙΑ ΤΑ ΚΑΛΎΜΜΑΤΑ E26D
7006-29C-2 ΜΕΤΡΗΤΗΣ ΜΕ ΤΗ ΔΙΑΜΕΤΡΟ ΑΝΑΦΟΡΑΣ 13,2 ΧΙΛ. ΓΙΑ ΤΑ ΚΑΛΎΜΜΑΤΑ E26D
7006-29D-1 ΜΕΤΡΗΤΗΣ ΜΕ ΤΗ ΔΙΑΜΕΤΡΟ ΑΝΑΦΟΡΑΣ 10,4 ΧΙΛ. ΓΙΑ ΤΑ ΚΑΛΎΜΜΑΤΑ E26D ΣΤΟΥΣ ΤΕΛΕΙΩΜΈΝΟΥΣ ΛΑΜΠΤΉΡΕΣ
