| Πρότυπα: | AS/NZS 3112 Cl2.13.9.1 | Όνομα: | Εφαρμογή της μετακίνησης των καρφιτσών |
|---|---|---|---|
| Λειτουργία: | Για τη δοκιμή αυστραλιανών και καρφιτσών της Νέας Ζηλανδίας | Δύναμη: | 18±1N |
| AS/NZS 3112 πρόταση 3.6.3: | τροποποιημένος μετρητής του παραρτήματος Δ (διάμετρος που αλλάζουν σε 43.2mm) | AS/NZS 3112 σχήμα 3.6: | Δοκιμή του πλευρικού σύκου 3,6 μετρητών πίεσης |
| AS/NZS 3112 πρόταση 3.3.2: | Μετρητής καρφιτσών δοκιμής 3N 6.20mm X 1.58mm | AS/NZS 3112 πρόταση 2.2.3: | Μορφή καρφίτσας στο σχήμα 2.3 |
| Υψηλό φως: | 18N συσκευές δοκιμής Κινήματος καρφιτσών,Συσκευές 18N δοκιμής Κινήματος καρφιτσών,TUV μετρητής υποδοχών βουλωμάτων |
||

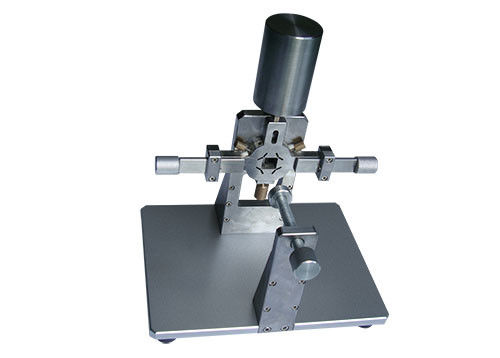

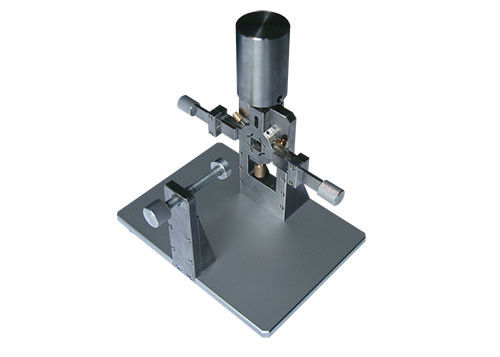

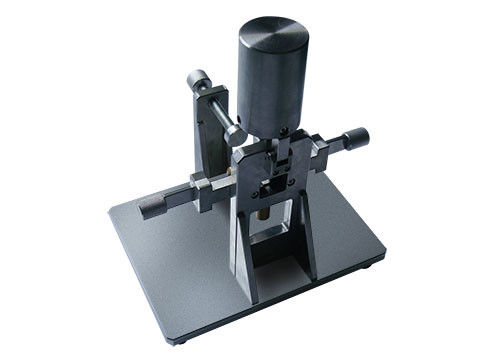

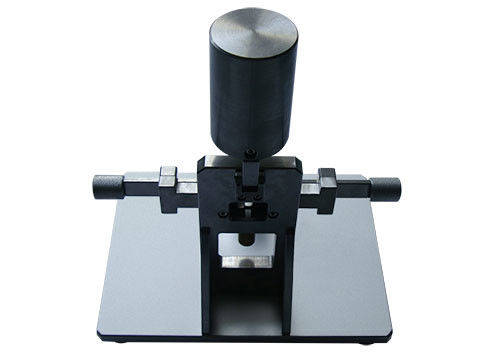

Συσκευές της δοκιμής Κινήματος καρφιτσών ΟΠΩΣ/του μετρητή υποδοχών βουλωμάτων NZS 3112
| Πρότυπα | Όνομα προϊόντων |
| AS/NZS3112 FigureA1 | Η εκτίμηση και οι διαστάσεις των βουλωμάτων χαμηλής τάσης μετρούν το σύκο Α1 (10A, 15A, 20A) |
| AS/NZS3112 σχήμα B1 | Εκτίμηση και διαστάσεις του σύκου B1 μετρητών βουλωμάτων χαμηλής τάσης |
| AS/NZS3112 σχήμα C1 | Κατά τη διάρκεια του κανονικού βουλώματος δοκιμής εισαγωγής στο σύκο C1 (10A, 15A, 20A) |
| AS/NZS3112 σχήμα D1 | Κατά τη διάρκεια του κανονικού βουλώματος δοκιμής εισαγωγής στο σύκο D1 (10A, 15A, 21A) |
| AS/NZS3112 σχήμα E1 | Τρέχουσα σπάζοντας δοκιμή το /Test του βουλώματος δοκιμής ανόδου θερμοκρασίας με τις καρφίτσες ορείχαλκου στο σύκο E1 |
| AS/NZS3112 σχήμα F1 α | Η εκτίμηση και οι διαστάσεις των βουλωμάτων χαμηλής τάσης μετρούν το παράρτημα Φ σύκων F1 (α) |
| AS/NZS3112 σχήμα F1 β | Η εκτίμηση και οι διαστάσεις των βουλωμάτων χαμηλής τάσης μετρούν το παράρτημα Φ σύκων F1 (β) |
| AS/NZS3112 σχήμα G1 α | Κατά τη διάρκεια του κανονικού βουλώματος δοκιμής εισαγωγής στο σύκο G1 (α) του παραρτήματος Γ |
| AS/NZS3112 σχήμα G1 β | Κατά τη διάρκεια του κανονικού βουλώματος δοκιμής εισαγωγής στο σύκο G1 (β) του παραρτήματος Γ |
| Abc σχήματος AS/NZS 3112 3.1 | Βάθος του μετρητή κανένας-επαφών επαφών στο σύκο 3,1 επειδή γ |
| AS/NZS 3112 πρόταση abc σχήματος 3.1 3.3.4 | Βάθος του μετρητή επαφών επαφών στο σύκο 3,1 επειδή γ |
| AS/NZS 3112 σχήμα 3.1 α | Μετρητής επαφών στο σύκο 3,1 α (λεπίδα 1.58x6.2mm μετάλλων, μήκος 12.60mm) |
| AS/NZS 3112 σχήμα 3.1 β | Μετρητής επαφών στο σύκο 3,1 β (λεπίδα 1.58x8.93mm μετάλλων, μήκος 12.60mm) |
| AS/NZS 3112 σχήμα 3.1 γ | Μετρητής επαφών στο σύκο 3,1 γ (καρφίτσα μετάλλων: Ф4.7mm, μήκος 12.60mm) |
| AS/NZS 3112 σχήμα 3.6 | Δοκιμή του πλευρικού σύκου 3,6 μετρητών πίεσης |
| AS/NZS 3112 σχήμα 3.7 | Δοκιμή του πλευρικού σύκου 3,7 μετρητών πίεσης |
| AS/NZS 3112 σχήμα 2.1 Α1 | Βούλωμα δοκιμής με τις καρφίτσες ορείχαλκου στο σχήμα 2.1 (Α1) 10A |
| AS/NZS 3112 σχήμα 2.1 Α1 | Βούλωμα δοκιμής με τις καρφίτσες ορείχαλκου στο σχήμα 2.1 (Α1) 15A |
| AS/NZS 3112 σχήμα 2.1 a2 | Βούλωμα δοκιμής με τις καρφίτσες ορείχαλκου στο σχήμα 2.1 (a2) |
| AS/NZS 3112 σχήμα 2.1 β | Βούλωμα δοκιμής με τις καρφίτσες ορείχαλκου στο σχήμα 2.1 (β) |
| AS/NZS 3112 σχήμα 2.1 γ | Βούλωμα δοκιμής με τις καρφίτσες ορείχαλκου στο σχήμα 2.1 (γ) |
| AS/NZS 3112 σχήμα 2.1 d1 | Βούλωμα δοκιμής με τις καρφίτσες ορείχαλκου στο σχήμα 2.1 (d1) |
| AS/NZS 3112 σχήμα 2.1 d2 | Βούλωμα δοκιμής με τις καρφίτσες ορείχαλκου στο σχήμα 2.1 (d2) |
| AS/NZS 3112 σχήμα 2.1 φ | Βούλωμα δοκιμής με τις καρφίτσες ορείχαλκου στο σχήμα 2.1 (φ) |
| AS/NZS 3112 σχήμα 2.1 γ | Βούλωμα δοκιμής με τις καρφίτσες ορείχαλκου στο σχήμα 2.1 (γ) |
| AS/NZS 3112 πρόταση 3.3.2 | Μετρητής καρφιτσών δοκιμής 1.5N 6.20mm X 1.58mm |
| AS/NZS 3112 πρόταση 3.3.2 | Μετρητής καρφιτσών δοκιμής 2N 6.20mm X 1.58mm |
| AS/NZS 3112 πρόταση 3.3.2 | Μετρητής καρφιτσών δοκιμής 3N 6.20mm X 1.58mm |
| AS/NZS 3112 σχήμα 2.1 | Jig δοκιμής |
| AS/NZS 3112 πρόταση 2.13.8 | Ξύλινο να τοποθετήσει κιβώτιο στο σχήμα 2.9 |
| AS/NZS 3112 πρόταση 2.13.8 | Μονάδα στερέωσης καρφιτσών στο σχήμα 2.10 α, β, γ |
| AS/NZS 3112 πρόταση 3.6.3 | τροποποιημένος μετρητής του παραρτήματος Δ (διάμετρος που αλλάζουν σε 43.2mm) |
| AS/NZS 3112 πρόταση 3.14.2 | μεταλλικό προσάρτημα H90mm Χ W60mm xD40mm με τον καθορισμό της τρύπας |
| AS/NZS 3112 πρόταση 2.2.3 | Μορφή καρφίτσας στο σχήμα 2.3 |
Εφαρμογή
Τα βουλώματα θα εξεταστούν για τη μετακίνηση καρφιτσών με τη στερέωση της καρφίτσας ή των καρφιτσών όχι υπό δοκιμή σε έναν άκαμπτο
το κράτημα του φραγμού τοποθέτησε 5±0.5 χιλ. από το πρόσωπο και την εφαρμογή βουλωμάτων της δύναμης 18±1N
η καρφίτσα υπό δοκιμή. Το σχέδιο του φραγμού θα είναι τέτοιο που η καρφίτσα υπό δοκιμή
μπείτε σε την επαφή με το φραγμό κατά τη διάρκεια της δοκιμής
Εκτός από τα μη-rewireable βουλώματα, η δοκιμή θα πραγματοποιηθεί χωρίς ένα σκοινί που συνδέεται με
το βούλωμα, και με τις τελικές βίδες χαλάρωσε αρκετά για να επιτρέψει σε 1 αγωγό mm2 για να είναι
συνδεμένος.
Το βούλωμα και ο εξοπλισμός δοκιμής θα προϋποτεθούν στη θερμοκρασία του βαθμού 40±1 για 1h
χωρίς τη δύναμη δοκιμής που εφαρμόζεται. Σε όλη τη δοκιμή, όλα τα μέρη του βουλώματος και του εξοπλισμού δοκιμής
θα διατηρηθεί σε αυτήν την θερμοκρασία.
Για όλα τα βουλώματα, το σημείο της εφαρμογής της δύναμης θα είναι 140,5 χιλ. από το πρόσωπο
το βούλωμα κατά μήκος των καρφιτσών, και η κατεύθυνση της δύναμης θα είναι
(α) και στις δύο κατευθύνσεις κατά μήκος της καθέτου γραμμών στο αεροπλάνο της καρφίτσας, και της διάβασης
μέσω του κέντρου της καρφίτσας και
(β) σε εκείνο το αεροπλάνο και στις δύο κατευθύνσεις σύμφωνα με μια γραμμή κάθετα σε αυτή που διευκρινίζεται μέσα
Στοιχείο (α)
Για μία περίοδο 10 s, η δύναμη θα εφαρμοστεί βαθμιαία σε κάθε μια από τις καρφίτσες με τον τρόπο
ορισμένος στα στοιχεία (α) και (β), που διατηρείται στη μέγιστη αξία του για 10 s, και έπειτα
απελευθερωμένος. Η εκτροπή των καρφιτσών θα μετρηθεί σύμφωνα με τη γραμμή δύναμης σχετικά με
πρόσωπο του άκαμπτου φραγμού εκμετάλλευσης κατά τη διάρκεια της περιόδου όταν εφαρμόζεται η δύναμη. Το μέγιστο
η εκτροπή δεν θα υπερβεί 2,0 χιλ.
Μετά από τη δοκιμή σε όλες τις καρφίτσες ενός βουλώματος που προσαρμόζεται στο σχήμα 2.1, οποιαδήποτε διαστρέβλωση 5 λ. κατόπιν
η ολοκλήρωση της δοκιμής στην τελευταία καρφίτσα θα είναι τέτοια που δεν θα αποτρέψει το βούλωμα από
στους μετρητές κατάλληλων προτύπων που παρουσιάζονται στο παράρτημα Α, παράρτημα και
Παράρτημα Φ χωρίς την εφαρμογή του αδικαιολόγητου forcc
Για άλλους τύπους βουλωμάτων, οποιαδήποτε διαστρέβλωση μετά από 5 λ. θα είναι τέτοια που δεν θα αποτρέψει
βούλωμα που παρεμβάλλεται σε μια κατάλληλη υποδοχή-έξοδο χωρίς την εφαρμογή της αδικαιολόγητης δύναμης.
ConformsTo
AS/NZS 3112:2011 +A2: πρόταση του 2012 2.13.9.1
Προδιαγραφές
Δύναμη: 18±1N
Διαταγή των πληροφοριών
Συσκευές δοκιμής για τη δοκιμή AS/NZS 3112 μετακίνησης καρφιτσών
