UL498 βούλωμα και υποδοχή που μετρούν το μετρητή για τη διατήρηση της δοκιμής λεπίδων

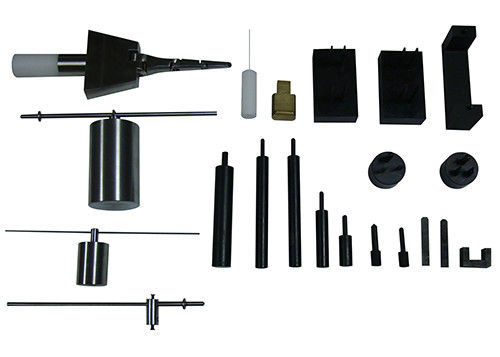

Κατάλογος μετρητών:
Αριθ. | Όνομα προϊόντων | Τυποποιημένος αριθμός | Πρότυπο |
|---|
Παλαιά έκδοση | Νέα έκδοση |
|---|
| 1 | Ευκρινής έλεγχος με τη στάση Ιστού | Σχήμα 9.1 | Σχήμα 9.1 | U8-F91 |
| 2 | Έλεγχος | Σχήμα 10.1 | Σχήμα 10.1 | U8-F101 |
| 3 | Επίπεδος έλεγχος | Σχήμα 31.1 | Σχήμα 31.1 | U8-F311 |
| 4 | Βούλωμα αναφοράς | Σχήμα 69.1 | Σχήμα 73.1 | U8-F691 |
| 5 | Χαρακτηριστικές συσκευές δοκιμής | Σχήμα 69.2 | Σχήμα 73.2 | U8-F692 |
| 6 | Ανάρμοστες λεπίδες δοκιμής εισαγωγής | Σχήμα 94.1 | Σχήμα 98.1 | U8-F941 |
| 7 | Βούλωμα δοκιμής | Σχήμα 105.1 | Σχήμα 109.1 | U8-F1051 |
| 8 | Λεπίδα δοκιμής | Σχήμα 105.2 | Σχήμα 109.2 | U8-F1052 |
| 9 | Προσάρτημα δοκιμής δοχείων | Σχήμα 118.1 | Σχήμα 122.1 | U8-F1181 |
| 10 | Εκδιώξτε το εργαλείο | Σχήμα 118.3 | Σχήμα 122.3 | U8-F1183 |
| 11 | Γέφυρα | Σχήμα 118.5 | Σχήμα 122.5 | U8-F1185 |
| 12 | Καρφίτσα Α δοκιμής | Σχήμα 119.1 | Σχήμα 123.1 | U8-F1191 |
| 13 | Καρφίτσα Β δοκιμής | Σχήμα 119.2 | Σχήμα 123.2 | U8-F1192 |
| 14 | 57g επίγεια καρφίτσα | Σχήμα 119.3 | Σχήμα 123.3 | U8- F1193 |
| 15 | 113g επίγεια καρφίτσα | Σχήμα 119.4 | Σχήμα 123.4 | U8- F1194 |
| 16 | No.14AWG καρφίτσα δοκιμής | Σχήμα 129.2 | Σχήμα 133.2 | U8-F1292 |
| 17 | Μικρός έλεγχος δοκιμής | Σχήμα 132.1 | Σχήμα 136.1 | U8-F1321 |
| 18 | Προσάρτημα για τη δοκιμή ασφάλειας συνελεύσεων | Σχήμα 144.2 | Σχήμα 165.2 | U8-F1442 |
| 19 | Τυποποιημένη στηρίζοντας καρφίτσα | Σχήμα SD 5,1 | Σχήμα SD 5,1 | U8-SD51 |
| 20 | Τυποποιημένη στηρίζοντας καρφίτσα | Σχήμα SD 13,1 | Σχήμα SD 13,1 | U8-SD131 |
| 21 | Υπεργέθης στηρίζοντας καρφίτσα | Σχήμα SD 13,2 | Σχήμα SD 13,2 | U8-SD132 |
UL498-2012 σχήμα 109.1 1
UL498-2012 σχήμα 109.1 1
UL498-2012 σχήμα 109.2 1
UL498-2012 σχήμα 123.3 1
UL498-2012 σχήμα 123.4 1

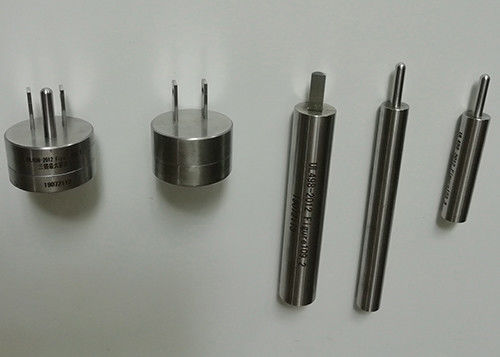

Διατήρηση 109 της δοκιμής λεπίδων
109.1 ένα επίπεδο ή ανεξάρτητο δοχείο που έχει μια διαμόρφωση 5-15R, 5-20R, 6-15R, ή 6-20R θα είναι
στη διατήρηση της δοκιμής λεπίδων που περιγράφεται σε αυτό το τμήμα.
Εξαίρεση: Ένα δοχείο που έχει μια διαμόρφωση 1-15R, 5-15R, 5-20R, 6-15R, ή 6-20R και όχι
ο επίπεδος ή ανεξάρτητος τύπος μπορεί αντ' αυτού να υποβληθεί στη διατήρηση της δοκιμής βουλωμάτων, παράγραφος 114.
109.1 αναθεωρημένος στις 16 Νοεμβρίου 2012
109.2 τα δοχεία που έχουν διακόπτουν την ετικέττα, όταν παρέχεται, που αφαιρείται από ένα nonidentified τερματικό είναι
για να υποβληθείτε σε δέκα ρυθμίζοντας κύκλους της χειρωνακτικής εισαγωγής και την απόσυρση ενός τυποποιημένου μετρητή, δείτε
Σχήμα 109.1. Κάθε μια από έξι συσκευές πρόκειται να εξεταστεί. Ο μετρητής πρόκειται να διαμορφωθεί σύμφωνα με τον πίνακα 109.1.
Η δύναμη ίσχυσε να παρεμβάλει το μετρητή γιατί οποιοσδήποτε από τους ρυθμίζοντας κύκλους δεν είναι να ξεπεραστούν 40 lbf (178 Ν).
Ο μετρητής πρόκειται δειγμένες τις διαστάσεις στο σχήμα 109.1 αλλά πρόκειται να μην έχε τις τρύπες στις εξωτερικές άκρες
από τις λεπίδες.
Μανόμετρο ελέγχου ακριβείας σχήματος 109.1
ΣΗΜΕΙΩΣΕΙΣ
1) Οι λεπίδες θα αποτελεσθούν από το χάλυβα εργαλείων, Rockwell σκληρότητα C58 σε C60.
2) Όλες οι αιχμηρές άκρες θα αφαιρεθούν σε μια ακτίνα 0,016 έως 0,020 ίντσας. Οι άκρες όλων των επίπεδων λεπίδων λόξευσαν όπως φαίνεται στο τέλος
λεπτομέρεια λεπίδων.
3) Οι επιφάνειες λεπίδων δεν θα υπερβούν 32 μικροΐντσες τελειώνουν το άλεσμα σε μια κάθετο κατεύθυνσης στο σημαντικότερο άξονα. Τελειώστε είναι να είσαι
καθορισμένος οπτικά χρησιμοποιώντας μια συγκριτική μέθοδο και μια οπτική ενίσχυση 10 Χ.
4) Όλες οι θέσεις τρυπών λεπίδων βρίσκονται στην κεντρική γραμμή των λεπίδων.
5) Το Ρ υποδεικνύει την ακτίνα. Όλες οι διαστάσεις είναι στις ίντσες.
6) Οι επίπεδες θέσεις λεπίδων θα τροποποιηθούν για να ταιριάξουν τις διαμορφώσεις 5-20 και 6-20.
Διαμορφώσεις μανομέτρων ελέγχου ακριβείας πινάκων 109.1 για τη βελτίωση
Συσκευή κάτω από το μανόμετρο ελέγχου ακριβείας αριθ. δοκιμής των συσκευών δοκιμασμένων
5-15R 5-15P 6
5-20R 5-15P 3
5-20P 3
6-15R 6-15P 6
6-20R 6-15P 3
6-20P 3
109.3 ο τυποποιημένος μετρητής πρόκειται να διαμορφωθεί όπως φαίνεται στον πίνακα 109.2 που χρησιμοποιεί τις λεπίδες γραμμών χωρίς
τρύπες και με τη στηρίζοντας λεπίδα αφαιρούμενη. Ο μετρητής πρόκειται έπειτα να παρεμβληθεί στο δοχείο και το α
στατικά 3 lbf (13,3 Ν) (συμπεριλαμβανομένου του βάρους του μετρητή), το οποίο τείνει να αφαιρέσει το μετρητή από
το δοχείο, πρόκειται να εφαρμοστεί για μια περίοδο 1 λεπτού σε μια κατεύθυνση κανονική στο αεροπλάνο του προσώπου
δοχείο. Δεν θα υπάρξει μετατόπιση περισσότερης από 0,079 ίντσας (2 χιλ.) του μετρητή.
Πίνακας 109.2
Διαμορφώσεις μανομέτρων ελέγχου ακριβείας για τη δοκιμή διατήρησης
Συσκευή κάτω από το μανόμετρο ελέγχου ακριβείας αριθ. δοκιμής των συσκευών δοκιμασμένων
5-15R 1-15P ή 5-15Pa 6
5-20R 1-15P ή 5-15Pa 3
5-20Pa 3
6-15R 2-15P ή 6-15Pa 6
6-20R 2-15P ή 6-15Pa 3
2-20P ή 6-20Pa 3
ένα μανόμετρο ελέγχου ακριβείας που έχει να στηρίξει τη λεπίδα αφαιρούμενη.
109.4 ο τυποποιημένος μετρητής πρόκειται να διαμορφωθεί όπως φαίνεται στον πίνακα 109.3 που χρησιμοποιεί τις λεπίδες γραμμών με τις τρύπες
στο τέλος και με τη στηρίζοντας λεπίδα σε ισχύ. Ο μετρητής πρόκειται έπειτα να παρεμβληθεί στο δοχείο και
μια δύναμη ίσχυσε σε μια κατεύθυνση κανονική για το αεροπλάνο του προσώπου του δοχείου που τείνει να αφαιρέσει
μετρητής. Η στατική δύναμη που απαιτείται για να αποσύρει το μετρητή δεν θα υπερβεί 15 lbf (67 Ν) (συμπεριλαμβανομένου του βάρους
από το μετρητή).
109.2. Κάθε επαφή γραμμών θα είναι σε θέση για 1 λεπτό στατικά 0,5 lbf (2,2 Ν) που εφαρμόζονται
η λεπίδα δοκιμής σε μια κατεύθυνση κανονική στο αεροπλάνο του προσώπου του δείγματος και σε μια κατεύθυνση που τείνει
για να αφαιρέσει τη λεπίδα δοκιμής, όταν παρεμβάλλεται πλήρως η λεπίδα δοκιμής στο άνοιγμα επαφών. Δεν θα υπάρξει
μετατόπιση περισσότερης από 0,079 ίντσας (2 χιλ.) της λεπίδας δοκιμής.

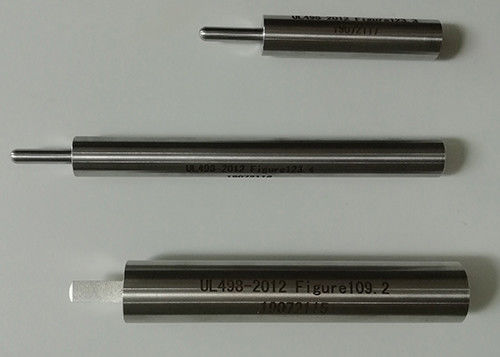

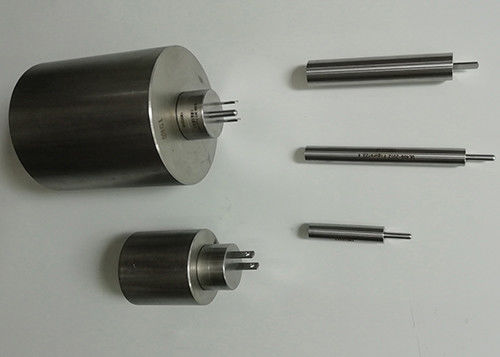

Σχήμα 123.3
2 oz (57 γ) αλεσμένη καρφίτσα
Υλικό: Καρφίτσα-χάλυβας, Rockwell σκληρότητα C58 σε C60.
Λαβή – ελασματοποιημένος εν ψυχρώ χάλυβας
ΣΗΜΕΙΩΣΕΙΣ
1) Η επίγεια καρφίτσα πρόκειται να στερεωθεί για να χειριστεί με τον άκαμπτο τρόπο.
2) Που δεν διευκρινίζεται μήκος. Συνολικό βάρος εργαλείων 2 oz (57 γ).
3) Ο άξονας της λεπίδας και ο άξονας της λαβής, πρέπει να έχουν συνδυάσει concentricity και την αξονική ευθυγράμμιση 0,006 μεγίστου στην άκρη της καρφίτσας.
4) Οι επιφάνειες λεπίδων δεν θα υπερβούν 32 μικροΐντσες τελειώνουν το άλεσμα σε μια κάθετο κατεύθυνσης στο σημαντικότερο άξονα.
Τελειώστε είναι να καθοριστεί οπτικά χρησιμοποιώντας μια συγκριτική μέθοδο και μια οπτική ενίσχυση 10 Χ.
Σχήμα 123.4
4 oz (113 γ) αλεσμένη καρφίτσα
Υλικό: Καρφίτσα-χάλυβας, Rockwell σκληρότητα C58 σε C60.
Λαβή – ελασματοποιημένος εν ψυχρώ χάλυβας
ΣΗΜΕΙΩΣΕΙΣ
1) Η επίγεια καρφίτσα πρόκειται να στερεωθεί για να χειριστεί με τον άκαμπτο τρόπο.
2) Που δεν διευκρινίζεται μήκος. Συνολικό βάρος εργαλείων 4 oz (113 γ).
3) Ο άξονας της λεπίδας και ο άξονας της λαβής, πρέπει να έχουν συνδυάσει concentricity και την αξονική ευθυγράμμιση 0,006 μεγίστου στην άκρη της καρφίτσας.
4) Οι επιφάνειες λεπίδων δεν θα υπερβούν 32 μικροΐντσες τελειώνουν το άλεσμα σε μια κάθετο κατεύθυνσης στο σημαντικότερο άξονα.
Τελειώστε είναι να καθοριστεί οπτικά χρησιμοποιώντας μια συγκριτική μέθοδο και μια οπτική ενίσχυση 10 Χ.
Εφαρμογή:
Ο εξοπλισμός Shice προσφέρει ένα ευρύ φάσμα του μετρητή για να ανταποκριθεί στα πιό κοινά πρότυπα συμπεριλαμβανομένων εκείνων από το IEC, το EN, UL, το DIN, VDE και άλλα. Τέτοια πρότυπα απαιτούν τον έλεγχο του μεγέθους & του καθορισμού κ.λπ. που αυτοί οι μετρητές κατασκευάζονται από το ανώτερο ανοξείδωτο και τον κατάλληλο χάλυβα με μια σκληρότητα τουλάχιστον 52-58 HRC και μια τραχύτητα σύμφωνα με τα πρότυπα απαιτεί. Κάθε μετρητής παρέχεται ένα πιστοποιητικό της βαθμολόγησης.
Προσαρμόζεται σε:
UL498
