| Πρότυπα: | AS/NZS 3112 σχήμα 2.8 | Όνομα: | Εφαρμογή της δύναμης για την κάμπτοντας δοκιμή καρφιτσών |
|---|---|---|---|
| Λειτουργία: | Για την κάμπτοντας δοκιμή αυστραλιανών και καρφιτσών της Νέας Ζηλανδίας | Η απόσταση κινήθηκε από το σημείο της εφαρμογής: | 7.5 ±0.3 χιλ. |
| Διαστάσεις: | W*D*H=350mm *250mm* 140mm | Βάρος: | περίπου 15kg |
| Το σημείο της εφαρμογής της δύναμης από το πρόσωπο του βουλώματος: | 14 ±0.5 χιλ. | Ο χρόνος των καρφιτσών θα εξεταστεί: | 20 πλήρεις κύκλοι |
| Υψηλό φως: | Ελεγκτής υποδοχών βουλωμάτων σχήματος 2.8,15KG ελεγκτής υποδοχών βουλωμάτων,15KG συσκευές κάμπτοντας δοκιμής καρφιτσών |
||

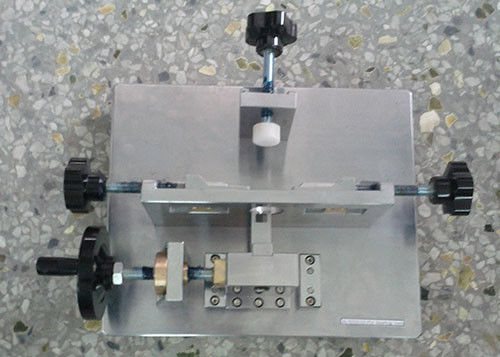

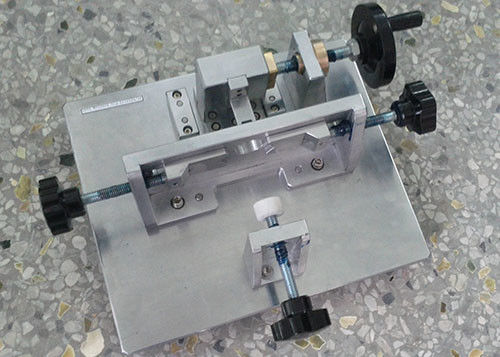

Εφαρμογή σχήματος 2.8 της δύναμης για την κάμπτοντας δοκιμή καρφιτσών ΟΠΩΣ/NZS 3112
| Σχήμα 2.1 | διαστάσεις των βουλωμάτων |
| Σχήμα 2.2 | συσκευές για τη δοκιμή |
| Σχήμα 2.3 | μορφή καρφίτσας |
| Σχήμα 2.4 | διαστάσεις της μόνωσης στις μονωμένες ζωντανές καρφίτσες |
| Σχήμα 2.5 | συσκευές δοκιμής πίεσης για τη μόνωση στις μονωμένες καρφίτσες βουλωμάτων σε υψηλής θερμοκρασίας |
| Σχήμα 2.6 | συσκευές δοκιμής αντίκτυπου για τη μόνωση στις μονωμένες καρφίτσες βουλωμάτων στη χαμηλή θερμοκρασία |
| Σχήμα 2.7 | συσκευές δοκιμής γδαρσίματος για τη μόνωση στα μονωμένα βουλώματα καρφιτσών |
| Σχήμα 2.8 | εφαρμογή της δύναμης για την κάμπτοντας δοκιμή καρφιτσών |
| Σχήμα 2.9 | μοντάρισμα του βουλώματος για τη δοκιμή ανόδου θερμοκρασίας |
| Σχήμα 2.10 | μονάδα στερέωσης καρφιτσών για τη δοκιμή ανόδου θερμοκρασίας |
Εφαρμογή
Όλα τα flatpins των βουλωμάτων που εκτιμώνται μέχρι και συμπεριλαμβανομένων 15 Α θα υποβληθούν σε μια κάμπτοντας δοκιμή καρφιτσών.
Τρία βουλώματα δειγμάτων που δεν υποβάλλονται σε οποιεσδήποτε προηγούμενες δοκιμές θα εξεταστούν ως εξής:
Οι καρφίτσες τα βουλώματα θα εξεταστούν με τη στερέωση του βουλώματος σε μια άκαμπτη εκμετάλλευση blockand εφαρμόζοντας μια κάμπτοντας δύναμη, όπως φαίνεται στο σχήμα 2.8, στην καρφίτσα υπό δοκιμή.
Οι καρφίτσες θα είναι ευθείες στην αρχή της δοκιμής. Εάν υπάρχει οποιαδήποτε αμφιβολία για το thestraightness της καρφίτσας, θα ελεγχθεί από το κατάλληλο βούλωμα gaugeshown στα παραρτήματα Α, Β ή Φ.

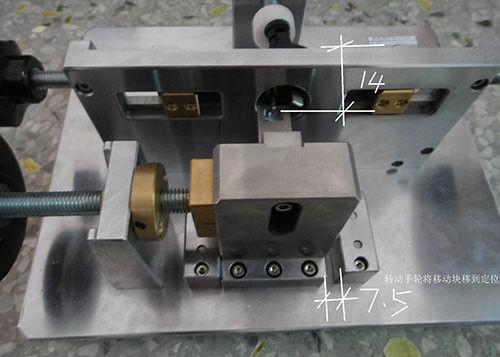

Το σημείο της εφαρμογής της δύναμης θα είναι 14 ±0.5 χιλ. από το πρόσωπο του βουλώματος.
Η κατεύθυνση της δύναμης θα είναι σύμφωνα με μια γραμμή παράλληλη στο πρόσωπο του βουλώματος.
Οι ενεργές και ουδέτερες καρφίτσες θα αναγκαστούν προς centroid του βουλώματος και έπειτα πίσω στην αφετηρία. Στο πρώτο βούλωμα δειγμάτων, οποιαδήποτε γήινη καρφίτσα θα είναι αναγκασμένο butin μια κατεύθυνση μόνο και θα αναγκαστεί έπειτα πίσω στην αφετηρία. Στο βούλωμα secondsample, οποιαδήποτε γήινη καρφίτσα θα αναγκαστεί στην αντίθετη κατεύθυνση για τη δοκιμή του πρώτου βουλώματος δειγμάτων. Στο τρίτο βούλωμα δειγμάτων, οποιαδήποτε γη pinshall αναγκάζεται στην κατεύθυνση που έδωσε λιγότερους favourableresult κατά τη διάρκεια της δοκιμής των πρώτων δύο βουλωμάτων δειγμάτων.
Από το σημείο της εφαρμογής θα είναι 7,5 ±0.3 χιλ., και έπειτα η καρφίτσα shallbe που αναγκάστηκε πίσω στην αφετηρία. Οποιοσδήποτε “ελατήριο-πίσω” αγνοείται.
Το travelfrom η αφετηρία στο τελικό σημείο (7,5 χιλ.) και πίσω στην αφετηρία είναι ένας κύκλος (δηλ. ένας κύκλος είναι δύο χωριστές μετακινήσεις).
Η ταχύτητα των εκτροπών θα είναι ένα μέγιστο 50 mm/s, χωρίς σκόπιμη καθυστέρηση μεταξύ των διαδοχικών μετακινήσεων μέσα σε κάθε κύκλο.
Το διάστημα μεταξύ των διαδοχικών κύκλων θα είναι ένα ελάχιστο 10 s.
Το durationof ένα κύκλος θα είναι ένα μέγιστο της δεκαετίας του '60.
Οι καρφίτσες θα εξεταστούν για 20 πλήρεις κύκλους.
ConformsTo
AS/NZS 3112:2011 +A2: σχήμα του 2.13.7.2 προτάσεων του 2012 2.8
Προδιαγραφές
Α. Το σημείο της εφαρμογής της δύναμης θα είναι 14 ±0.5 χιλ. από το πρόσωπο του βουλώματος.
Β. Η απόσταση που κινείται από το σημείο της εφαρμογής θα είναι 7,5 ±0.3 χιλ.
Γ. διαστάσεις: W*D*H=350mm *250mm* 140mm
Δ. βάρος: Περίπου 15KG
Διαταγή των πληροφοριών
Συσκευές δοκιμής για την κάμπτοντας δοκιμή AS/NZS 3112 καρφιτσών
