IEC60884 συσκευές δοκιμής ισορροπίας ροπής ελεγκτών υποδοχών βουλωμάτων

IEC60884 συσκευές δοκιμής ισορροπίας ροπής ελεγκτών υποδοχών βουλωμάτων

large.img.alt
small.img.alt small.img.alt small.img.alt

Μεγάλες Εικόνας :  IEC60884 συσκευές δοκιμής ισορροπίας ροπής ελεγκτών υποδοχών βουλωμάτων Καλύτερη τιμή

Λεπτομέρειες:
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: SHC
Πιστοποίηση: CNAS、TUV、ITS、CSA、BV、SGS (cost additional)
Αριθμό μοντέλου: Sc-CRLS
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 ΚΟΜΜΑΤΙ
Τιμή: USD 50-2000 piece
Συσκευασία λεπτομέρειες: ξύλινο χαρτοκιβώτιο
Χρόνος παράδοσης: σε 15 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C
Δυνατότητα προσφοράς: 999 κομμάτια το μήνα
Λεπτομερής Περιγραφή Προϊόντος
Όνομα: Συσκευές δοκιμής ισορροπίας ροπής Πρότυπα: IEC60884, VDE0620, IEC60598, IEC60065 Fig11
Βάρος: 2.5N*1, 1N*1 Βούλωμα: UL plug*1, ευρωπαϊκό plug*1, για κάθε χρήση plug*1
Η απόσταση από την επιφάνεια επαφών και ο άξονας της επιφάνειας: 8mm Βραχίονας της δύναμης: 0200mm
Υψηλό φως:

IEC60884 ελεγκτής υποδοχών βουλωμάτων

,

ελεγκτής υποδοχών βουλωμάτων 200mm

,

Συσκευές δοκιμής ισορροπίας ροπής

IEC60065 σχήμα 11 συσκευές δοκιμής ισορροπίας ροπής εξόδου υποδοχών





Τεχνικές παράμετροι:

βάρος 2.5N*1, 1N*1
Βούλωμα UL plug*1, ευρωπαϊκό plug*1, για κάθε χρήση plug*1
Προσαρμόζεται στα πρότυπα IEC60884, VDE0620, IEC60598, IEC60065Fig11
Βραχίονας της δύναμης 0200mm
Η απόσταση από την επιφάνεια επαφών και ο άξονας της επιφάνειας 8mm



Πληροφορίες προϊόντων:

Ο ελεγκτής ροπής βουλωμάτων προσαρμόζεται στα πρότυπα του σχήματος 11 IEC60065.

Χρησιμοποιείται για τον έλεγχο εάν η μηχανική πίεση που εμφανίζεται όταν είναι ο άμεσος βυσματωτός εξοπλισμός με το ένθετο καρφιτσών βουλωμάτων κανονικά στην υποδοχή στην απαραίτητη σειρά.

Μια συσκευή που παρέχεται τις καρφίτσες που προορίζονται για να εισαχθούν στις σταθερές υποδοχή-εξόδους δεν θα επιβάλει την αδικαιολόγητη πίεση σε αυτές τις υποδοχή-εξόδους.
Ο ισορροπώντας βραχίονας των αξόνων συσκευών δοκιμής για έναν οριζόντιο άξονα μέσω των αξόνων των σωλήνων επαφών της υποδοχή-εξόδου σε μια απόσταση 8 χιλ. πίσω από το πρόσωπο δέσμευσης της υποδοχή-εξόδου.
Με τη συσκευή όχι στη δέσμευση, ο ισορροπώντας βραχίονας είναι στην ισορροπία, το πρόσωπο δέσμευσης της υποδοχή-εξόδου που είναι στην κάθετη θέση.
Αφότου έχει δεσμευθεί η συσκευή, η ροπή που εφαρμόζεται στην υποδοχή-έξοδο για να διατηρήσει το πρόσωπο δέσμευσής της στο κάθετο επίπεδο καθορίζεται από τη θέση ενός βάρους στον ισορροπώντας βραχίονα.

Η ροπή δεν θα υπερβεί 0,25 NM.


Δομή

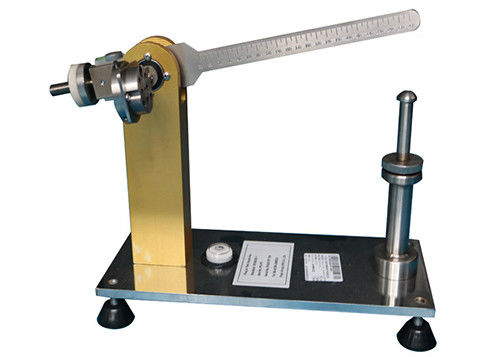

IEC60884 συσκευές δοκιμής ισορροπίας ροπής ελεγκτών υποδοχών βουλωμάτων 0



1 – βάρος ισορροπίας

2 – μέτρηση της φυσαλίδας

3 – φυσαλίδα επιπέδων

4 – μέτρηση του βάρους

5 – βίδα κανονισμού ύψους

6 – ράβδος υποστήριξης



Εξεταστικά βήματα





  1. Βάλτε τη συσκευή σε έναν πίνακα επιπέδων, και ρυθμίστε τη συσκευή σε οριζόντιο.
  2. Κρεμάστε τα 4 - η μέτρηση του βάρους στο βραχίονα ισορροπίας, και ρυθμίζει τα 5 – βίδα κανονισμού ύψους, κάνετε το βραχίονα ισορροπίας σε οριζόντιο. Όταν βραχίονας ισορροπίας σε οριζόντιο, αεροφυσαλίδα 2 – φυσαλίδα επιπέδων στην κεντρική θέση.
  3. Αφαιρέστε τα 4 - μετρώντας το βάρος, ρυθμίστε το 1 – ισορροπεί τη θέση βάρους, κρατά το βραχίονα ισορροπίας στην οριζόντια θέση. Και κάνετε το βραχίονα ισορροπίας να κρατήσει μια απόσταση για 1mm στα 6 - υποστηρίξτε τη ράβδο.

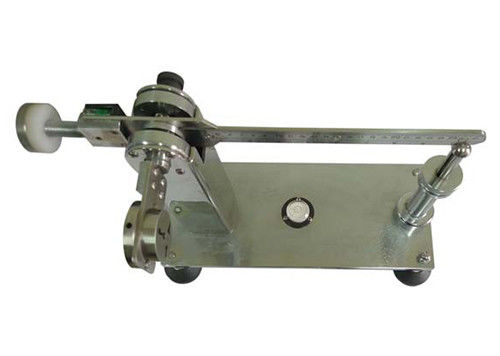

  4. Εγκαταστήστε το δείγμα δοκιμής στη συσκευή, σφίγξτε τη βίδα. Τώρα ο βραχίονας ισορροπίας επάνω.IEC60884 συσκευές δοκιμής ισορροπίας ροπής ελεγκτών υποδοχών βουλωμάτων 1

  5. Κρεμάστε τα 4 - μετρώντας το βάρος στο βραχίονα ισορροπίας. Ρυθμίστε τη θέση 4 - μετρώντας το βάρος, καταγράψτε τη θέση όπου κάνετε το επίπεδο βραχιόνων ισορροπίας, αεροφυσαλίδα 2 – μετρώντας τη φυσαλίδα στην κεντρική θέση, ο βραχίονας ισορροπίας κρατά την απόσταση 1mm σε 6 - υποστηρίξτε τη ράβδο. Πέστε τη θέση που βρίσκεται κατά 10.3cm.

  6. Μέτρηση ροπής

    (1) το κατάλληλο βάρος κρεμιέται στη χαμηλότερη κλίμακα.

    (2) κινήστε το βάρος αργά έως ότου είναι ο βραχίονας ισορροπίας σε ένα οριζόντιο κράτος.

  7. Η ροπή του δείγματος ίσχυσε για την υποδοχή: Αξία κλίμακας Χ βάρος

    Παραδείγματος χάριν: Ροπή: 0.12mX2.5N=0.3Nm

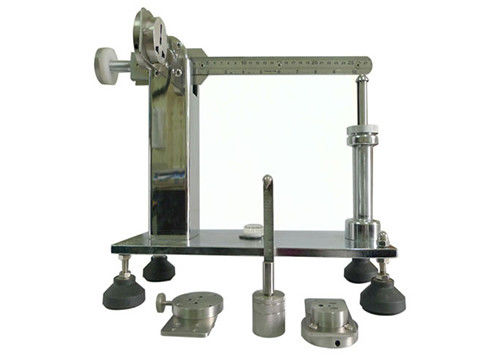

  8. IEC60884 συσκευές δοκιμής ισορροπίας ροπής ελεγκτών υποδοχών βουλωμάτων 2
