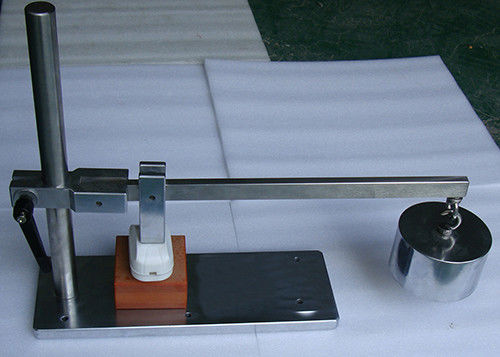

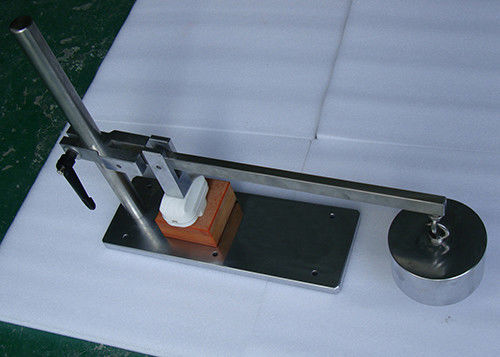

Ελαστικές συσκευές δοκιμής δύναμης καλύψεων μηχανικές

Συσκευές για τη μηχανική δοκιμή δύναμης στις ελαστικές καλύψεις Fig2 BS1363

Τεχνικές παράμετροι:

Εισαγωγή προϊόντων:

Η συσκευή προσαρμόζεται στο bs1363-1: πρόταση 9, σχήμα 2 του 2018.

Οι ελαστικές προσιτές εξωτερικές επιφάνειες των υποδοχή-εξόδων θα σχεδιαστούν έτσι και θα κατασκευαστούν ότι όταν συγκεντρωμένος και συνδεμένος με καλώδιο όπως σε κανονική χρήση, δεν υπάρχει κανένας κίνδυνος ότι, ως αποτέλεσμα της αδικαιολόγητης πίεσης, τα ζωντανά μέρη θα μπορούσαν να διαπεράσουν τις προσιτές εξωτερικές επιφάνειες ή να γίνουν έτσι διατεθειμένα ώστε να μειωθούν ο διασκορπισμός και οι εκκαθαρίσεις κάτω από εκείνους που δόθηκαν στην πρόταση 8.

Το σχέδιο των συσκευών θα είναι τέτοιο που μια σταθερή δύναμη 230-240N μπορεί να εφαρμοστεί σε εκείνες τις θέσεις όπου η δυνατότητα μιας αποτυχίας υπάρχει, η δύναμη που εφαρμόζεται μέσω ενός φραγμού πίεσης δοκιμής μετάλλων.

Κάθε δείγμα θα υποβληθεί στη δύναμη σε κάθε επιλεγμένη θέση με τη σειρά. Κατά τη διάρκεια κάθε εφαρμογής της δύναμης, μια τάση δοκιμής 2 000 Β ±60 Β 50 Hz του ουσιαστικά ημιτονοειδούς κυματοειδούς εφαρμόζεται για 60-65s μεταξύ όλων των ζωντανών μερών που συνδέονται μαζί και του φραγμού πίεσης δοκιμής μετάλλων.

Κατά τη διάρκεια της δοκιμής καμία ανάφλεξη πυρκαγιάς ή διακοπή δεν θα εμφανιστεί. Ελεγκτής υποδοχών βουλωμάτων

Μετά από τη δοκιμή δεν θα είναι δυνατό να αγγιχτούν τα ζωντανά μέρη με τη δοκιμή 11 του EN 61032:1998 των BS που εφαρμόζεται με μια δύναμη 28-30N.

Για περισσότερες λεπτομέρειες, παρακαλώ αναφερθείτε στα σχετικά πρότυπα.

9 δυνατότητα πρόσβασης των ζωντανών μερών

9.1 ζήστε μέρη των βουλωμάτων δεν θα είναι προσιτός όταν συνδέονται με καλώδιο τα βουλώματα όπως σε κανονική χρήση και πλήρως

δέσμευση σε μια αντίστοιχη υποδοχή-έξοδο.

9.1.1 η συμμόρφωση θα ελεγχθεί από την εφαρμογή του ελέγχου 12 δοκιμής του EN 61032:1998 των BS που εφαρμόζεται με το α

η δύναμη του Ν με τα rewirable βουλώματα που εγκαθίστανται με 2 αφαιρεί τον πυρήνα το εύκαμπτο σκοινί όπως δίνεται στον πίνακα 24 των BS 6500:2000

και μη-rewirable βουλώματα όπως παρέχεται.

9.2 τα βουλώματα θα σχεδιαστούν και θα κατασκευαστούν ώστε να προστατευθεί ο χρήστης από την τυχαία επαφή με ζωντανό

μέρη κατά τη διάρκεια της εισαγωγής ή της απόσυρσης των βουλωμάτων.

9.2.1 η συμμόρφωση θα αποδειχθεί με να ικανοποιήσει τις διαστατικές και απαιτήσεις μέτρησης αυτού

Μέρος των BS 1363.

9.3 οι ελαστικές καλύψεις των βουλωμάτων θα σχεδιαστούν έτσι και θα κατασκευαστούν ότι όταν συγκεντρώνεται και συνδεμένος με καλώδιο όπως μέσα

κανονική χρήση, δεν υπάρχει κανένας κίνδυνος ότι, ως αποτέλεσμα της αδικαιολόγητης πίεσης, τα ζωντανά μέρη θα μπορούσαν να διαπεράσουν την κάλυψη ή

γίνοντας έτσι διατεθειμένος ώστε να μειωθούν οι αποστάσεις και οι εκκαθαρίσεις διασκορπισμού κάτω από εκείνους που δίνονται στην πρόταση 8.

9.3.1 η συμμόρφωση θα ελεγχθεί από την ακόλουθη δοκιμή (ένα παράδειγμα μιας κατάλληλης συσκευής παρουσιάζεται

στον αριθμό 2).

Το σχέδιο των συσκευών θα είναι τέτοιο που μια σταθερή δύναμη 240 Ν μπορεί να εφαρμοστεί σε εκείνες τις θέσεις

όπου η δυνατότητα μιας αποτυχίας υπάρχει, η δύναμη που εφαρμόζεται μέσω ενός φραγμού πίεσης δοκιμής μετάλλων όπως

παρουσιασμένος στο σχήμα 2.

Κάθε δείγμα θα υποβληθεί στη δύναμη σε κάθε επιλεγμένη θέση με τη σειρά. Κατά τη διάρκεια κάθε εφαρμογής της δύναμης,

μια τάση δοκιμής 2 000 Β ± 60 Β 50 Hz του ουσιαστικά ημιτονοειδούς κυματοειδούς εφαρμόζεται για το s μεταξύ όλων

ζήστε μέρη που συνδέονται μαζί και ο επιχωματωμένος φραγμός πίεσης δοκιμής.

Κατά τη διάρκεια της δοκιμής καμία ανάφλεξη πυρκαγιάς ή διακοπή δεν θα εμφανιστεί.

Μετά από τη δοκιμή δεν θα είναι δυνατό να αγγιχτούν τα ζωντανά μέρη με τη δοκιμή 11 του EN 61032:1998 των BS που εφαρμόζεται με το α

δύναμη του Ν.

9.4 όπου ένα βούλωμα παρέχεται εγκατεστημένος με ένα εύκαμπτο σκοινί, το ελεύθερο τέλος μιας τέτοιας συνέλευσης θα είναι

τοποθετημένος σε κάψα στη μόνωση του υλικού.

ΣΗΜΕΙΩΣΤΕ ότι αυτό δεν ισχύει για τις συνελεύσεις που παρέχονται στους κατασκευαστές εξοπλισμού για την ενσωμάτωση στον εξοπλισμό τους.

9.4.1 η συμμόρφωση θα ελεγχθεί από την επιθεώρηση.
