2J εξοπλισμοί ανάλυσης αντίκτυπου, εξοπλισμός δοκιμής βαθμολόγησης σφυριών ανοίξεων

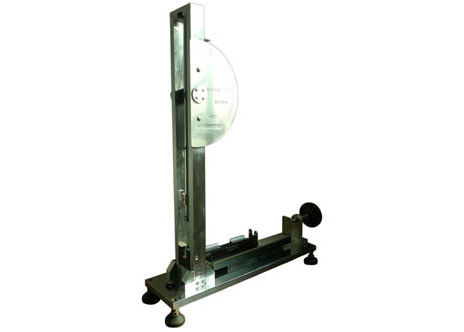

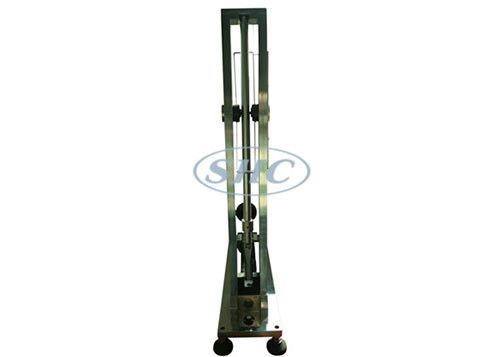

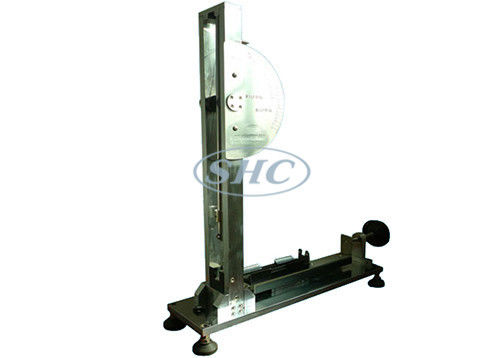

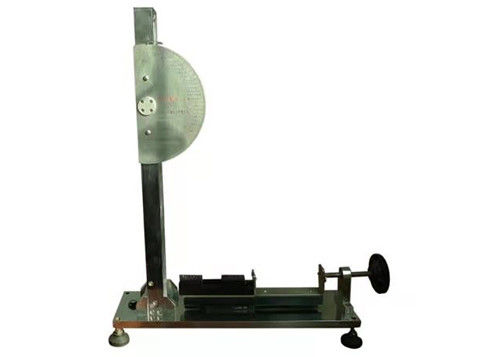

Μηχανή δοκιμής αντίκτυπου συσκευών βαθμολόγησης για το σφυρί ανοίξεων

Τεχνικές παράμετροι:

Επιβεβαιώνει:

Iec60068-2-75

Λεπτομέρειες προϊόντων:
Σαν απαιτήσεις που παρουσιάζονται στα iec60068-2-75, αυτή η συσκευή βαθμολόγησης χρησιμοποιείται για να εξετάσει την ενέργεια αντίκτυπου του σφυριού άνοιξη.

Είναι ο ειδικός εξοπλισμός για το εργαστήριο.

Επειδή είναι δύσκολο να μετρήσει άμεσα για την προσφερθείσα ενέργεια του βαθμολογημένου σφυριού άνοιξη, η αρχή βαθμολόγησης αυτής της συσκευής είναι με τη σύγκριση της ενέργειας που υπολογίζεται από τη μάζα του εκκρεμούς και ρίχνει το ύψος.

Η ικανότητα υψηλότερου ψηφίσματος αυτής της συσκευής είναι 0.01J. Ο μηχανισμός απελευθέρωσης χάλυβα βελτιώνεται στο σχέδιο, μπορεί μέγιστο να μειώσει τη δόνηση έχει επιπτώσεις στη δοκιμή όταν αποτελούνται η μίσθωση σφυριών άνοιξη, η ράβδος εκκρεμών και το αεροδιαστημικό ρουλεμάν από τον εισαγόμενο καλής ποιότητας, έτσι ώστε για να βελτιώσουν την ακρίβεια και τη σταθερότητα της συσκευής.

Η ικανότητα υψηλότερου ψηφίσματος αυτής της συσκευής είναι 0.01J. Ο μηχανισμός απελευθέρωσης χάλυβα βελτιώνεται στο σχέδιο, μπορεί μέγιστο να μειώσει τη δόνηση έχει επιπτώσεις στη δοκιμή όταν αποτελούνται η μίσθωση σφυριών άνοιξη, η ράβδος εκκρεμών και το αεροδιαστημικό ρουλεμάν από τον εισαγόμενο καλής ποιότητας, έτσι ώστε για να βελτιώσουν την ακρίβεια και τη σταθερότητα της συσκευής.

Διαδικασία για τη βαθμολόγηση των σφυριών άνοιξη:

B.1 αρχή της βαθμολόγησης

Η αρχή αυτής της διαδικασίας βαθμολόγησης είναι να συγκριθεί η ενέργεια που παρέχεται από ένα σφυρί άνοιξης, το οποίο είναι δύσκολο να μετρηθεί άμεσα, στην ενέργεια ενός εκκρεμούς, που υπολογίζεται από τη μάζα και το ύψος πτώσης του.

B.2 κατασκευή της συσκευής βαθμολόγησης

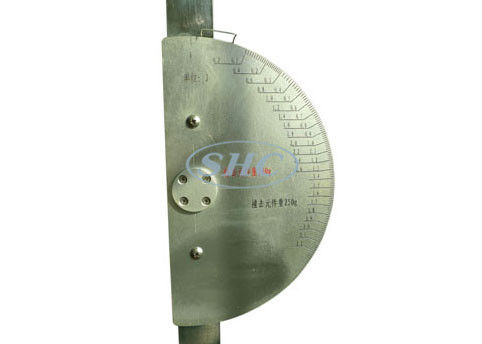

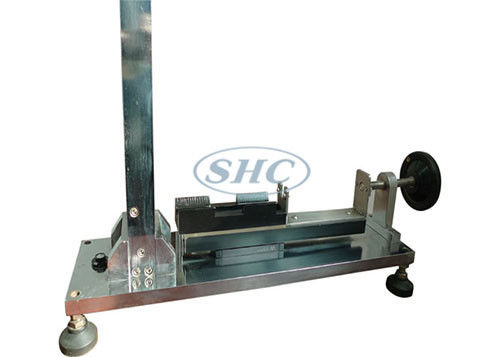

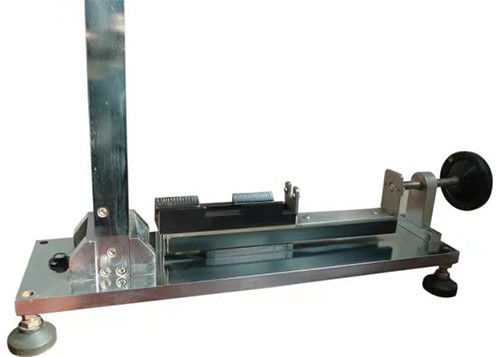

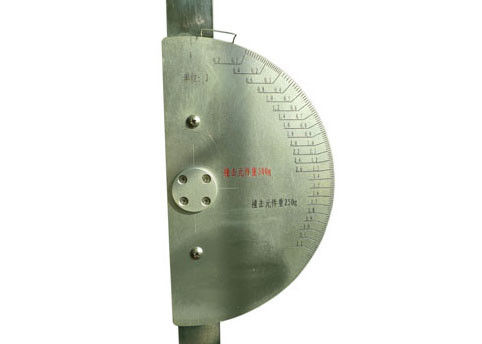

Η συγκεντρωμένη συσκευή βαθμολόγησης παρουσιάζεται στο σχήμα B.1. Εκτός από το πλαίσιο, τα κύρια μέρη είναι ένα ρουλεμάν «α», ένας δείκτης «β» έλξης, ένα εκκρεμές «γ», μια βάση «δ» απελευθέρωσης και μια συσκευή «ε» απελευθέρωσης.

Το κύριο μέρος της συσκευής βαθμολόγησης είναι το εκκρεμές «γ» που παρουσιάζεται στο σχήμα B.2. Στο χαμηλότερο όριο αυτού του εκκρεμούς καθορίζεται ένα ελατήριο χάλυβα με τις λεπτομέρειες που παρουσιάζονται στο σχήμα B.3. Το ελατήριο είναι από χάλυβα άνοιξη, που δεν απαιτεί καμία ειδική μεταχείριση, και καθορίζεται άκαμπτα στο εκκρεμές «γ».

Το σχήμα B.4 παρουσιάζει μερικά μέρη σε μεγάλη κλίμακα

Πρέπει να σημειωθεί ότι αυτό το ελατήριο σχεδιάζεται για τη βαθμολόγηση των σφυριών άνοιξη που έχουν τα χαρακτηριστικά όπως καθορισμένος στον πίνακα 1 για ενεργειακές τιμές ίσες με ή λιγότερο από 1 J. Για τη βαθμολόγηση των σφυριών άνοιξη που έχουν τα χαρακτηριστικά όπως καθορίζονται για 2 J, το ελατήριο του εκκρεμούς της συσκευής βαθμολόγησης θα πρέπει να είναι ενός διαφορετικού σχεδίου.

Προκειμένου να ληφθούν τα κατάλληλα χαρακτηριστικά τριβής του δείκτη, ένα κομμάτι του παχιού υφαμένου υφάσματος τοποθετείται μεταξύ των επιφανειών μετάλλων του ρουλεμάν, τα καλώδια πιάνων που κάμπτονται κατά τέτοιο τρόπο ώστε μια μικρή δύναμη ασκείται ενάντια στο ύφασμα.

Επειδή η συσκευή απελευθέρωσης αφαιρείται κατά τη διάρκεια της βαθμολόγησης της συσκευής βαθμολόγησης, η συσκευή απελευθέρωσης καθορίζεται στη βάση απελευθέρωσης με τη βοήθεια των βιδών.

B.3 μέθοδος βαθμολόγησης της συσκευής βαθμολόγησης

Η βαθμολόγηση της συσκευής βαθμολόγησης επηρεάζεται με τη χρησιμοποίηση ενός εντυπωσιακού στοιχείου «γ» βαθμολόγησης που λαμβάνεται από ένα ελατήριο-σφυρί, όπως φαίνεται στο σχήμα B.5. Πριν από τη βαθμολόγηση, η συσκευή απελευθέρωσης αφαιρείται από τη συσκευή βαθμολόγησης.

Το εντυπωσιακό στοιχείο βαθμολόγησης αναστέλλεται από τέσσερα νήματα «χ» λινού από τα σημεία αναστολής που τοποθετούνται σε οριζόντιο επίπεδο, 2000 χιλ. επάνω από το σημείο της επαφής μεταξύ του εκκρεμούς και το εντυπωσιακό στοιχείο βαθμολόγησης όταν είναι το τελευταίο στη θέση υπολοίπου του. Το εντυπωσιακό στοιχείο βαθμολόγησης επιτρέπεται για να ταλαντευθεί ενάντια στο εκκρεμές και το σημείο της επαφής υπό τους δυναμικούς όρους, να δείξει «το Κ», θα είναι όχι περισσότερο από 1 χιλ. κάτω από το σημείο της επαφής στη θέση υπολοίπου. Τα σημεία αναστολής θίγονται έπειτα πέρα από μια απόσταση ίση με τη διαφορά και μεταξύ των δύο σημείων επαφής.
