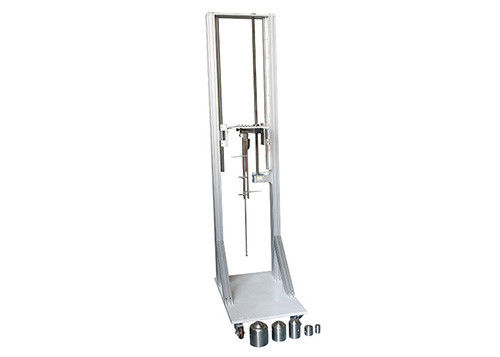

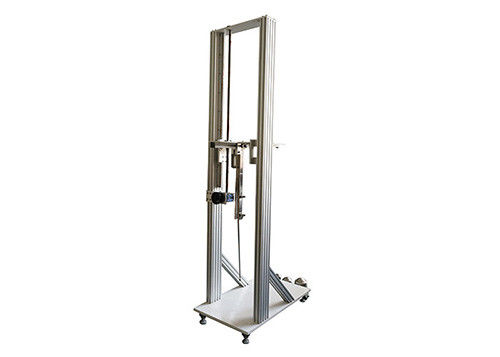

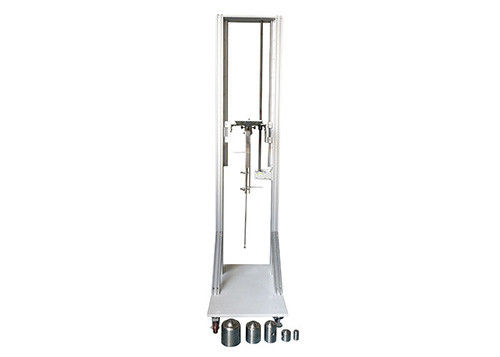

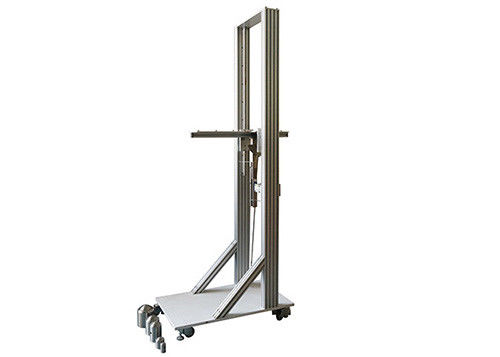

IEC62262 εξοπλισμοί ανάλυσης αντίκτυπου, δοκιμή αντίκτυπου σφυριών εκκρεμών 20J

Υψηλής ενέργειας δοκιμή Ehc συσκευών IEC62262 IEC60068 δοκιμής σφυριών εκκρεμών

Παράμετροι:

Εφαρμογή:

Ισχύει να εξετάσει το μηχανικό βαθμό δύναμης σύγκρουσης όταν συγκρούονται τα κοχύλια ηλεκτρικού εξοπλισμού εξωτερικά αντικείμενα.

Αυτή η συσκευή σχεδιάζεται και κατασκευάζεται σύμφωνα με το IEC 60068-2-75, το μπροστινό μέρος της ράβδου εκκρεμών συνδέεται με το χτύπημα των στοιχείων, ρυθμίζει τη ράβδο εκκρεμών σε ένα ορισμένο ύψος και την απελευθερώνει, κατόπιν η ταλάντευση ράβδων εκκρεμών για να προσκρούσει ελεύθερα στην επιφάνεια δειγμάτων δοκιμής μέσα καθορίζει την περιοχή. Τα διαφορετικά ισοδύναμα μαζικά εντυπωσιακά στοιχεία αντιστοιχούν στις διαφορετικές ενέργειες αντίκτυπου, και ισχύουν για τη διαφορετική δοκιμή δύναμης περιφράξεων ηλεκτρικού εξοπλισμού.

Δείγμα δοκιμής:

Το κοχύλι του ηλεκτρικού ενεργειακού μετρώντας γραφείου, του τηλεφωνικού κέντρου καλωδίων υποσταθμών και του κιβωτίου συνδέσεων καλωδίων και του παρόμοιου εξοπλισμού.

Χαρακτηριστικό γνώρισμα:

Το πλαίσιο αυτής της συσκευής ενώνεται στενά από το ανοξείδωτο, η δομή είναι συμπαγής και ανθεκτική. Τα να τοποθετήσουν υποστηρίγματα μπορούν να ρυθμιστούν πάνω-κάτω, και η γωνία αντίκτυπου είναι 0-90 ° διευθετήσιμο, ολόκληρη η συσκευή δοκιμής είναι εύκολο να χρησιμοποιηθεί. Η συσκευή είναι μια υψηλής ενέργειας συσκευή αντίκτυπου εκκρεμών για 2J και ανωτέρω.

Πρότυπα:

Iec60068-2-75 περιβαλλοντική δοκιμή – μέρος 2: Δοκιμές – δοκιμή EH: Πρόταση 5 δοκιμή Eha δοκιμών σφυριών: Σφυρί εκκρεμών, βαθμοί IEC62262 της προστασίας που παρέχονται από τα συνημμένα για τον ηλεκτρικό εξοπλισμό ενάντια στις εξωτερικές μηχανικές επιδράσεις (κώδικας IK)

Τυποποιημένη περιγραφή:

Η συσκευή δοκιμής αποτελείται βασικά από ένα εκκρεμές που περιστρέφεται στο ανώτερο όριό της με τέτοιο τρόπο ώστε να κρατηθεί σε ένα κάθετο επίπεδο. Ο άξονας του άξονα είναι σε 1 000 χιλ. επάνω από το σημείο μέτρησης. Το εκκρεμές αποτελείται από έναν ονομαστικά άκαμπτο βραχίονα και από ένα εντυπωσιακό στοιχείο που συμμορφώνεται με τις απαιτήσεις του πίνακα 1.

Για τη δοκιμή βαριά, ογκώδη ή δύσκολη να χειριστεί τα δείγματα, ένα φορητό εκκρεμές μπορεί να χρησιμοποιηθεί. Θα συμμορφωθεί με την ανωτέρω περιγραφή αλλά ο άξονάς του μπορεί να καθοριστεί άμεσα στο δείγμα ή σε μια κινητή δομή. Σε αυτήν την περίπτωση, θα εξασφαλιστεί ότι, πριν από τις δοκιμές, ο άξονας του εκκρεμούς είναι οριζόντιος, ότι ο καθορισμός του είναι αρκετά άκαμπτος, και ότι το σημείο αντίκτυπου είναι στο κάθετο επίπεδο που περνά μέσω του άξονα.

Σε όλες τις περιπτώσεις, όταν απελευθερώνεται το εκκρεμές, θα επιτραπεί για να πέσει μόνο υπό την επήρεια βαρύτητας δύναμη.

Ενέργεια αντίκτυπου, ισοδύναμοι μάζα και πίνακας ύψους πτώσης:

Σχέση μεταξύ του κώδικα IK και του ενεργειακού πίνακα αντίκτυπου:
