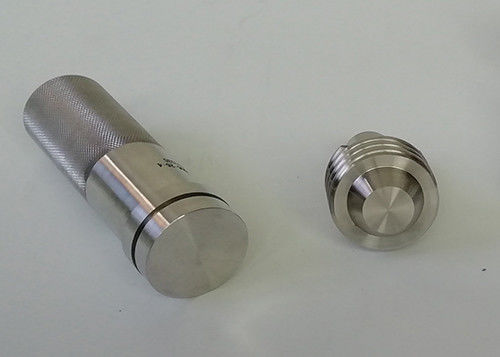

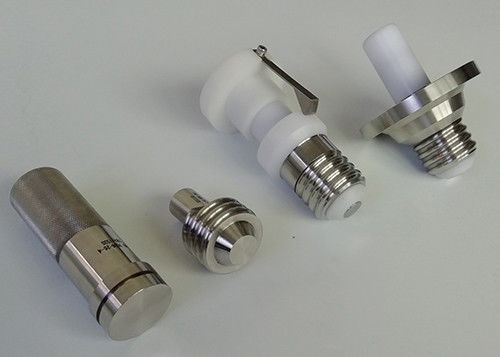

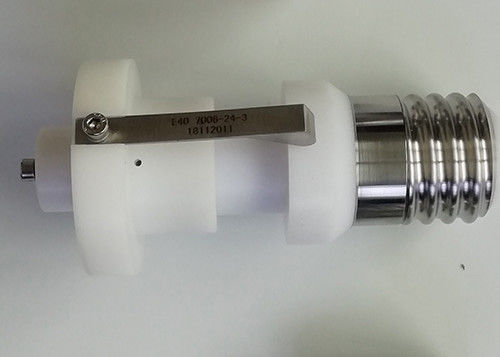

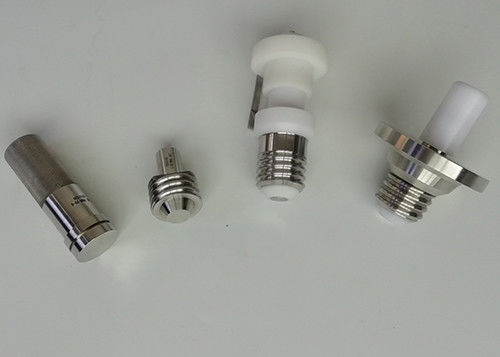

Μετρητής ανοξείδωτου E40 iec60061-3 για τα πορτατίφ

Μετρητής για υψηλός μετρητής πορτατίφ E40 E14 για τα πορτατίφ

Κατάλογος:

ΠΗΓΑΙΝΕΤΕ ΜΕΤΡΗΤΗΣ ΓΙΑ ΤΑ ΝΗΜΑΤΑ ΒΙΔΩΝ ΤΩΝ ΠΟΡΤΑΤΙΦ E10, E14 ΚΑΙ E407006-25-7

ΣΚΟΠΟΣ:

Για να ελεγχθούν οι ελάχιστες διαστάσεις του νήματος και της διάστασης Χ βιδών πορτατίφ παρουσιάστε στο φύλλο 7005-20

ΔΟΚΙΜΗ:

Θα είναι δυνατό να βιδωθεί ο μετρητής στο πορτατίφ χωρίς χρησιμοποίηση της αδικαιολόγητης δύναμης.

(Για τη ροπή που εφαρμόζεται σε περίπτωση αμφιβολίας, δείτε το IEC 60238, subclause 4,4).

Όταν ο μετρητής βιδωθεί καθ'όσον θα πάει, το πλαίσιο του κοχυλιού βιδών του πορτατίφ θα είναι συνεπίπεδο με, ή πρόγραμμα πέρα από Y1, αλλά θα είναι όχι πρόγραμμα πέρα από την επιφάνεια Y2.

7006-26-4

«ΝΑ ΜΗΝ ΠΑΕΙ» ΜΕΤΡΗΤΕΣ ΓΙΑ ΤΑ ΝΗΜΑΤΑ ΒΙΔΩΝ ΤΩΝ ΠΟΡΤΑΤΙΦ E10, EP10, EY10, E14, E27, E39 ΚΑΙ E40

ΣΚΟΠΟΣ:

Για να ελέγξετε τις ελάχιστες διαστάσεις της βίδας περάστε κλωστή, διάσταση D1, των πορτατίφ E10, EP10, EY10, E14, E27, E39 ΚΑΙ E40.

ΔΟΚΙΜΗ:

Το νήμα βιδών του πορτατίφ θα υποτίθεται ότι ήταν σωστό εάν ο μετρητής δεν εισάγεται από το βάρος του που μέχρι στιγμής το νήμα προεξέχει πέρα από την επιφάνεια Τ.

ΜΕΤΡΗΤΗΣ ΒΟΥΛΩΜΑΤΩΝ ΓΙΑ ΤΟ ΠΟΡΤΑΤΊΦ E14 ΓΙΑ ΤΗ ΔΟΚΙΜΉ ΤΗΣ ΠΑΡΑΓΩΓΉΣ ΕΠΑΦΏΝ

ΒΟΥΛΩΜΑ GAGUE ΓΙΑ ΤΟ ΠΟΡΤΑΤΊΦ E14 ΜΕ ΔΙΑΜΟΡΦΩΜΈΝΟ ΤΟΝ ΚΕΡΊ ΆΞΟΝΑ ΓΙΑ ΤΟ ΚΕΡΊ LMPS ΓΙΑ ΤΗ ΔΟΚΙΜΉ ΤΗΣ ΠΑΡΑΓΩΓΉΣ ΕΠΑΦΏΝ

ΜΕΤΡΗΤΗΣ ΓΙΑ ΤΗΣ ΕΠΑΦΉ-ΠΑΡΑΓΩΓΗΣ ΚΑΙ ΤΗΝ ΠΡΟΣΤΑΣΙΑ ΔΟΚΙΜΗΣ ΕΝΑΝΤΙΑ ΣΤΗΝ ΤΥΧΑΙΑ ΕΠΑΦΗ ΚΑΤΑ ΤΗ ΔΙΆΡΚΕΙΑ ΤΗΣ ΕΙΣΑΓΩΓΗΣ ΤΩΝ ΛΑΜΠΤΗΡΩΝ ΣΤΑ ΠΟΡΤΑΤΙΦ E14

ΣΚΟΠΟΣ: Για να ελέγξει τα πορτατίφ E14 για:

a) Επαφή-παραγωγή με τους λαμπτήρες που έχουν τις δυσμενείς διαστάσεις.

b) Προστασία ενάντια στην τυχαία επαφή με τα ζωντανά μέρη, δηλαδή το κοχύλι ΚΑΠ, κατά τη διάρκεια της εισαγωγής ενός λαμπτήρα.

ΔΟΚΙΜΗ: Ο κάτοχος συνδέεται στο κύκλωμα δοκιμής όπως φαίνεται.

a) Με το διακόπτη Α σε θέση 2 και το διακόπτη Β ανοικτό, ο μετρητής βιδώνεται πλήρως κατ' οίκον.

Σε αυτήν την θέση, και οι δύο λαμπτήρες θα ανάψουν.

b) Με το διακόπτη Α σε θέση 1 και το διακόπτη Β κλειστό, ο μετρητής βιδώνεται μέσα αργά μέχρι καθένα των φω'των λαμπτήρων.

Με το μετρητή που κρατιέται σε αυτήν την θέση, το διακόπτη Β ανοίγουν και ο έλεγχος δοκιμής στην πλευρά του μετρητή γλιστριέται προς τα κάτω μέχρι

θα πάει στο διάστημα μεταξύ του μετρητή και του κατόχου.

Σε αυτήν την θέση οι λαμπτήρες δεν θα ανάψουν.

7006-25-7

«ΠΗΓΑΙΝΕΙ» Ο ΜΕΤΡΗΤΗΣ ΓΙΑ ΤΑ ΝΗΜΑΤΑ ΒΙΔΩΝ ΤΩΝ ΠΟΡΤΑΤΙΦ E10, E14 ΚΑΙ E40

7006-26-4

«ΝΑ ΜΗΝ ΠΑΕΙ» ΜΕΤΡΗΤΕΣ ΓΙΑ ΤΑ ΝΗΜΑΤΑ ΒΙΔΩΝ ΤΩΝ ΠΟΡΤΑΤΙΦ E10, EP10, EY10, E14, E27, E39 ΚΑΙ E40

7006-30-2.

ΜΕΤΡΗΤΗΣ ΒΟΥΛΩΜΑΤΩΝ ΓΙΑ ΤΟ ΠΟΡΤΑΤΊΦ E14 ΓΙΑ ΤΗ ΔΟΚΙΜΉ ΤΟΥ ΕΠΑΦΉ-ΧΑΡΑΚΤΗΡΙΣΜΟΎ

7006-30A-1

E14 ΜΕΤΡΗΤΗΣ ΒΟΥΛΩΜΑΤΩΝ ΓΙΑ ΤΑ ΠΟΡΤΑΤΙΦ E14 ΜΕ ΔΙΑΜΟΡΦΩΜΈΝΟ ΤΟΝ ΚΕΡΊ ΆΞΟΝΑ ΓΙΑ ΤΟΥΣ ΛΑΜΠΤΉΡΕΣ ΚΕΡΙΏΝ ΓΙΑ ΤΗ ΔΟΚΙΜΉ ΤΟΥ CONACT-ΧΑΡΑΚΤΗΡΙΣΜΟΎ

7006-31-5

E14 ΜΕΤΡΗΤΗΣ ΓΙΑ ΤΟΥ ΕΠΑΦΉ-ΧΑΡΑΚΤΗΡΙΣΜΟΥ ΚΑΙ ΤΗΝ ΠΡΟΣΤΑΣΙΑ ΔΟΚΙΜΗΣ ΕΝΑΝΤΙΑ ΣΤΗΝ ΤΥΧΑΙΑ ΕΠΑΦΗ ΚΑΤΑ ΤΗ ΔΙΆΡΚΕΙΑ ΤΗΣ ΕΙΣΑΓΩΓΗΣ ΤΩΝ ΛΑΜΠΤΗΡΩΝ ΣΤΑ ΠΟΡΤΑΤΙΦ

Δοκιμή ΚΑΠ IEC60238 Figure5 E14 για την πρόταση 18 δοκιμής ροπής IEC60238

Δοκιμή ΚΑΠ IEC60238 Figure11 E14 για τη δοκιμή 14,4 και 19,3 θερμοκρασίας IEC60238

IEC60238 σχήμα 13 δοκιμή ΚΑΠ Α E14 για τα πορτατίφ E14 IEC60238

IEC60238 σχήμα 13 δοκιμή ΚΑΠ Β E14 για τα πορτατίφ E14 IEC60238

60399-IEC-04-1

«ΠΗΓΑΙΝΕΙ» ο μετρητής για το νήμα βαρελιών των πορτατίφ με το δαχτυλίδι E14 κατόχων σκιάς

«ΝΑ ΜΗΝ ΠΑΕΙ» μετρητής για το νήμα βαρελιών των πορτατίφ με το δαχτυλίδι E14 κατόχων σκιάς
