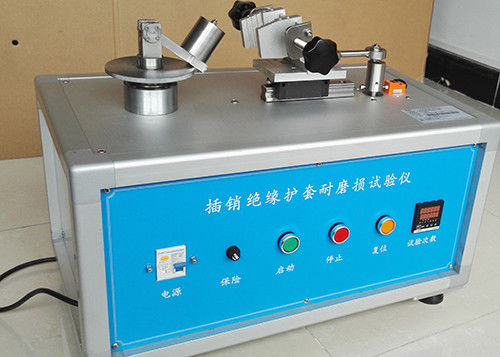

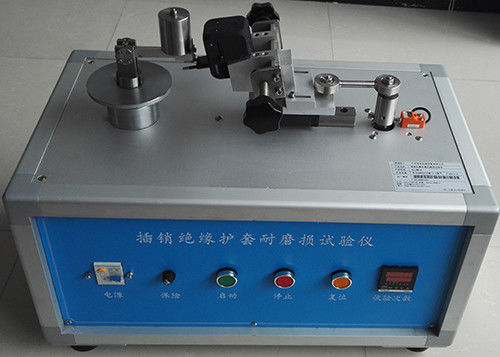

Μονώνοντας συσκευές δοκιμής γδαρσίματος μανικιών ελεγκτών υποδοχών βουλωμάτων IEC60884 Fig28

IEC60884 σχήμα 28 συσκευές για τη δοκιμή γδαρσίματος στη μόνωση των μανικιών των καρφιτσών βουλωμάτων

Λεπτομέρειες προϊόντων:

Η συσκευή δοκιμής σχεδιάζεται και κατασκευάζεται σύμφωνα με την τυποποιημένη απαίτηση IEC60884 Figure28.

Χρησιμοποιείται για να εξετάσει την αντίσταση γδαρσίματος του μονώνοντας δακτυλίου του μπουλονιού.

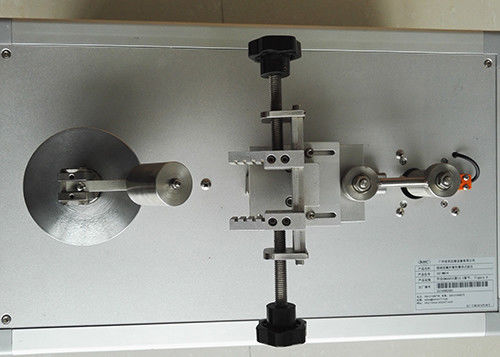

Αυτή η συσκευή περιλαμβάνει μια οριζόντια διατεθειμένη ακτίνα, η οποία περιστρέφεται για το κεντρικό σημείο της. Σύντομο μήκος του χαλύβδινου σύρματος, 1 χιλ. στη διάμετρο και η κλίση σε μια u-μορφή, η βάση του U που είναι ευθέος, είναι άκαμπτα συνημμένα, και στις δύο άκρες, με ένα τέλος της ακτίνας, έτσι ώστε τα ευθέα προγράμματα μερών κάτω από την ακτίνα και είναι παράλληλα στον άξονα του άξονα ακτίνων.

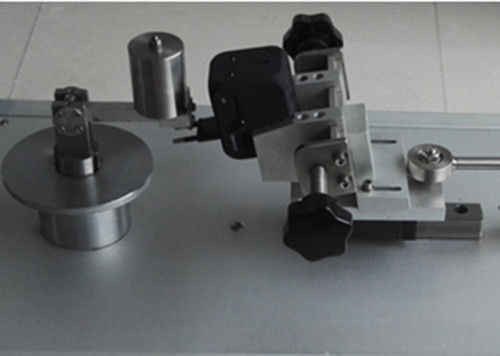

Το βούλωμα ένας κατάλληλος σφιγκτήρας σε μια τέτοια θέση ότι το ευθύ μέρος του χαλύβδινου σύρματος στηρίζεται στην καρφίτσα βουλωμάτων, κάθετη σε την.

Οι κλίσεις καρφιτσών προς τα κάτω διαγωνίως 10° στον οριζόντιο. Η ακτίνα φορτώνεται έτσι ώστε το καλώδιο ασκεί μια δύναμη 4 Ν στην καρφίτσα.

Το βούλωμα κινείται προς τα πίσω και προς τα εμπρός σε μια οριζόντια κατεύθυνση στο αεροπλάνο του άξονα της ακτίνας, έτσι ώστε τα τριψίματα καλωδίων κατά μήκος της καρφίτσας. Το μήκος της καρφίτσας που εκτρίβεται έτσι είναι περίπου 9 χιλ., των οποίων περίπου 7 χιλ. είναι πέρα από το μονώνοντας μανίκι.

Ο αριθμός μετακινήσεων είναι 20 000 (10 000 σε κάθε κατεύθυνση) και το ποσοστό λειτουργίας είναι 30 μετακινήσεις ανά λεπτό. Η δοκιμή γίνεται σε μια καρφίτσα κάθε δείγματος.

Μετά από τη δοκιμή, οι καρφίτσες δεν θα παρουσιάσουν καμία ζημία που μπορεί να έχει επιπτώσεις στην ασφάλεια ή να εξασθενίσει την περαιτέρω χρήση του βουλώματος, ιδίως, το μονώνοντας μανίκι δεν θα έχει τρυπήσει ή επάνω.
