| Πρότυπα: | IEC 61032 σχήμα 2 | Τύπος: | Έλεγχος δάχτυλων δοκιμής IEC |
|---|---|---|---|
| Υλικό: | Ανοξείδωτο και νάυλον | Μήκος δάχτυλων: | 80±0.2mm |
| Knurled διάμετρος δάχτυλων: | 12mm | Διάμετρος πιάτων διαφραγμάτων: | 50mm |
| Μήκος πιάτων διαφραγμάτων: | 100mm | Πάχος διαφραγμάτων: | 20mm |
| Υψηλό φως: | έλεγχος β του IEC 61032 30N,30N έλεγχος β του IEC 61032,10N τυποποιημένο δάχτυλο δοκιμής |
||

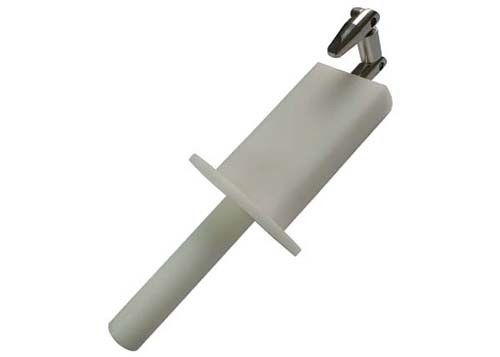

IEC61032 σχήμα 2 δοκιμής αντι ηλεκτροπληξία της Shell δάχτυλων δοκιμής ελέγχων Β τυποποιημένη με την ώθηση 10N 20n 30n
Προδιαγραφή και τεχνικές παράμετροι:
| Παράμετροι το /Model | Sc-F2B | SC-F2B - Α | SC-F2B - Β | Sc-f2b-φ |
| Όνομα | Τυποποιημένο δάχτυλο δοκιμής | Κυκλικό δάχτυλο δοκιμής διαφραγμάτων | Μεγάλο δάχτυλο δοκιμής διαφραγμάτων | Τυποποιημένο δάχτυλο δοκιμής με τη δύναμη |
| 1 | 30±0.2 | 30±0.2 | 30±0.2 | 30±0.2 |
| 2 | 60±0.2 | 60±0.2 | 60±0.2 | 60±0.2 |
| 3 | 80±0.2 | 80±0.2 | 100±0.2 | 80±0.2 |
| 4 | 180±0.2 | 180±0.2 | - | 180±0.2 |
| 5 | R2±0.05 | R2±0.05 | R2±0.05 | R2±0.05 |
| 6 | S4±0.05 | S4±0.05 | S4±0.05 | S4±0.05 |
| 7 | 37o 0 -10 " | 37o 0 -10 " | 37o 0 -10 " | 37o 0 -10 " |
| 8 | 14o 0 -10 " | 14o 0 -10 " | 14o 0 -10 " | 14o 0 -10 " |
| 9 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 |
| 10 | Ф50 | Ф50 | - | Ф50 |
| 11 | 20±0.2 | - | - | 20±0.2 |
| 12 | Ф75±0.2 | Ф75±0.2 | Ф125±0.2 | Ф75±0.2 |
| 13 | 5±0.5 | 5±0.5 | - | 5±0.5 |
| 14 | - | - | - | 10-50N δύναμη |
| 15 | IEC61032.1 | Iec60335-1 | Iec60335-2-14 | IEC60529 |
Πληροφορίες προϊόντων:
Αυτό είναι ένα δάχτυλο δοκιμής ακρίβειας που γίνεται σύμφωνα με πολλά πρότυπα όπως
IEC 61032 σχήμα 2,
IEC60950 σχήμα 2A,
IEC60884,
IEC60335,
UL507,
και σχήμα UL1278 8.4.
Αυτός ο έλεγχος προορίζεται να ελέγξει τη βασική προστασία ενάντια στην πρόσβαση στα επικίνδυνα μέρη. Χρησιμοποιείται επίσης για να ελέγξει την προστασία ενάντια στην πρόσβαση με ένα δάχτυλο. Αυτός ο έλεγχος δάχτυλων δοκιμής αποτελείται από ομοίως, δάχτυλο, βάση και μονωμένη λαβή που μιμείται τα χαρακτηριστικά του ανθρώπινου χεριού. Έχει δύο κινητές ενώσεις, οι οποίες μπορούν να καμφθούν σε 90°.
Εφαρμογή:
1.The τα κοινά μέρη του δάχτυλου δοκιμής δεν μπορούν να αγγίξουν τα ζωντανά μέρη ή τα επικίνδυνα μέρη, και το πιάτο διαφραγμάτων 50mm20mm δεν μπορεί να εισαχθεί.
2.In οι απαιτήσεις δοκιμής από την προσέγγιση στα επικίνδυνα μέρη, ο έλεγχος δοκιμής ελέγχων Β χρειάζονται με μια ώθηση 10±3N. Το προϊόν χωρίς δύναμη πρέπει να χρησιμοποιηθεί με τα αντιφατικά δυναμόμετρα.
3.In η δοκιμή ενάντια στη ηλεκτροπληξία, καλωδίωση, διαμόρφωση και δύναμη και ένδειξη της συσκευής απαιτούνται. Ανοίξτε τη δύναμη του δοκιμασμένου δείγματος, και ασκήστε την αντίστοιχη δύναμη για να καθορίσετε εάν η στηρίζοντας γραμμή συνδέεται (3 ένθετα).
4.Both οι ενώσεις θα επιτρέψουν τη μετακίνηση στο ίδιο αεροπλάνο και την ίδια κατεύθυνση μέσω μιας γωνίας 90° με ένα 0° στην ανοχή +10°
Αυτός ο έλεγχος προορίζεται να ελέγξει τη βασική προστασία ενάντια στην πρόσβαση στα επικίνδυνα μέρη.
Χρησιμοποιείται επίσης για να ελέγξει την προστασία ενάντια στην πρόσβαση με ένα δάχτυλο.
Ανοχή στις διαστάσεις όταν δεν δίνεται καμία συγκεκριμένη ανοχή:
– στις γωνίες: 0
−10°
– στις γραμμικές διαστάσεις: μέχρι 25 χιλ.: 0
− 0,05 χιλ. πάνω από 25 χιλ.: ± 0,2 χιλ.
Εξατομικεύσιμος: μπορεί να χρησιμοποιηθεί για την αντι-ηλεκτρική δοκιμή κλονισμού όταν εξοπλίζεται με τα pluggable βουλώματα μπανανών και το συνδετήρα amphenol στο τέλος της λαβής, ή χρησιμοποιημένος για τη δοκιμή προστασίας περιφράξεων όταν ανοικτή περασμένη κλωστή τρύπα M6 στο τέλος της λαβής (που συνδέεται με το δυναμόμετρο τραβήγματος και ώθησης).
Χρήση
1. Το τυποποιημένο κοινό μέρος δάχτυλων δοκιμής δεν μπορεί να αγγιχτεί με τα ζωντανά μέρη, ή δεν μπορεί να είναι στενό στα επικίνδυνα μέρη, και το διάφραγμα 50mm20mm δεν μπορεί να εισαχθεί.
2. Η δοκιμή της παρεμπόδισης από τα επικίνδυνα μέρη απαιτεί τον έλεγχο Β δοκιμής με την ώθηση 10N±3N. Γενικά πρέπει να λειτουργήσει με έναν μετρητή δύναμης.
3. Ο αντι-ηλεκτρικός κλονισμός απαιτεί με τη συσκευή πειράματος ελέγχων αντι-κλονισμού: συνδεμένο με τη συσκευή πειράματος ελέγχων αντι-κλονισμού (40V-50V), που επεξεργάζεται τη δοκιμή σύμφωνα με τα σχετικά πρότυπα, το δαχτυλίδι σειρήνων είναι ηλεκτροπληξία παρακινούμενη. Δείτε τις εικόνες κατωτέρω:
