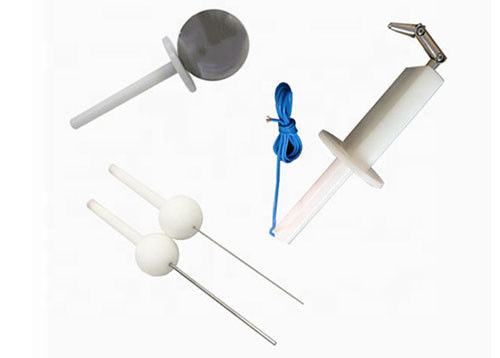

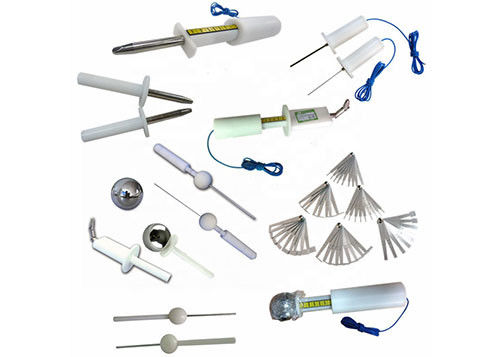

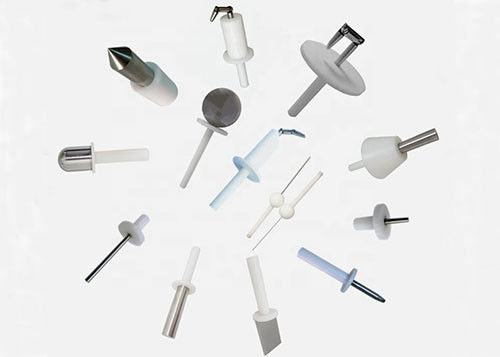

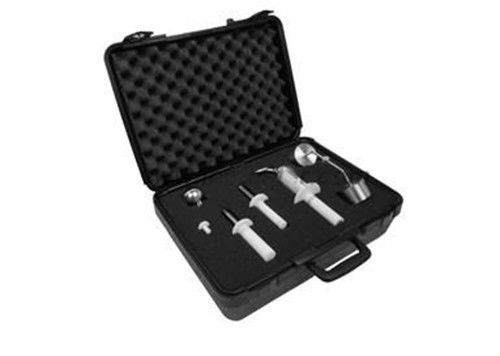

Εξάρτηση ελέγχων δάχτυλων δοκιμής IEC 60335

IEC 60335 τυποποιημένη δοκιμής ελέγχων συσκευή ελέγχου ασφάλειας εξαρτήσεων ηλεκτρική

Κατάλογος:

IEC60335 η δοκιμή εξετάζει το Α

Προδιαγραφή:

IP1X εξετάστε τον έλεγχο Α Α το /Test

1, σύμφωνα με: IEC61032: 1997 το /IEC60529: 2001 και UL

2, έλεγχος Α IP1X (έλεγχος Α δοκιμής) είναι απαραίτητη συσκευή για την οικογένεια και παρόμοια ηλεκτρική συσκευή ενάντια στη δοκιμή προστασίας ηλεκτροπληξίας.

Τεχνικές παράμετροι:

1, διάμετρος σφαιρών: 50mm

2, διάμετρος πιάτων διαφραγμάτων: 45mm

3, πάχος πιάτων διαφραγμάτων: 4mm

4, διάμετρος λαβών: 10mm

5, μήκος λαβών: 100mm

6, σύμφωνα με το σχήμα 1 IEC61032 (ο έλεγχος Α δοκιμής), πίνακας 6

Εφαρμογή:

1, σφαίρα δεν μπορεί να αγγίξει τα ζωντανά μέρη ή κοντά στα επικίνδυνα μέρη.

2, στις απαιτήσεις εξέτασης της συντήρησης κοντά στο επικίνδυνο μέρος, της σφαίρας χάλυβα δοκιμής χωρίς ανάγκη ώθησης να χρησιμοποιηθεί με το μετρητή έντασης ώθησης, και του σώματος χάλυβα για την προστατευτική ανάγκη επιστρώματος να ισχύσει για 50 + 5 δυνάμεις ν (30 + 3 ν)

IEC60335 ο τυποποιημένος έλεγχος δάχτυλων δοκιμής

Ο τυποποιημένος έλεγχος δάχτυλων δοκιμής/η τυποποιημένη δοκιμή Knurled ο έλεγχος δάχτυλων/ο έλεγχος Β δοκιμής/ο έλεγχος βαθμού προστασίας IP2X

Τεχνικές παράμετροι:

1, Knurled διάμετρος δάχτυλων: 12mm

2, Knurled μήκος δάχτυλων: 80mm

3, διάμετρος πιάτων διαφραγμάτων: 50mm

4, μήκος πιάτων διαφραγμάτων: 100mm

5According σε: IEC60065, IEC 60335-1, IEC 60529, IEC60884-1, IEC60950, IEC61032, IEC69745-1

1, το κοινό μέρος του τυποποιημένου Knurled δοκιμή ελέγχου δάχτυλων δεν μπορεί να αγγίξει τα ζωντανά μέρη ή κοντά στα επικίνδυνα μέρη, και 50 χιλ. στο πιάτο διαφραγμάτων 20 χιλ. δεν μπορούν να εισαχθούν.

2, αποτρέπουν τη δοκιμή ηλεκτροπληξίας, καλώδια, συσκευές δύναμης, και οι συσκευές φωτισμού απαιτούνται.

3Both οι ενώσεις θα επιτρέψουν τη μετακίνηση στο ίδιο αεροπλάνο και την ίδια κατεύθυνση μέσω μιας γωνίας 90° με ένα 0° στην ανοχή +10°

Αυτός ο έλεγχος προορίζεται να ελέγξει τη βασική προστασία ενάντια στην πρόσβαση στα επικίνδυνα μέρη. Χρησιμοποιείται επίσης για να ελέγξει την προστασία ενάντια στην πρόσβαση με ένα δάχτυλο.

Ανοχή στις διαστάσεις όταν δεν δίνεται καμία συγκεκριμένη ανοχή:

– στις γωνίες: 0

−10°
– στις γραμμικές διαστάσεις: μέχρι 25 χιλ.: 0

− 0,05 χιλ. πάνω από 25 χιλ.: ± 0,2 χιλ.

Σημείωση: Ο την έλεγχος δοκιμής αποτελείται από τα προϊόντα ανοξείδωτου ακρίβειας, παίρνει και κατέγραψε ελαφρώς κατά χρησιμοποίηση, και δίνει προσοχή στη συντήρηση

Έλεγχος Γ δοκιμής IEC61032 IP3X (έλεγχος Γ δοκιμής)

Βασική εισαγωγή:

1, σύμφωνα με: IEC61032: 1997/IEC60529: 2001 ΚΑΙ UL

2, έλεγχος Γ δοκιμής IP3X (έλεγχος Γ δοκιμής) είναι το απαραίτητο εργαλείο για να προχωρήσουν προστατεύοντας τη δοκιμή ηλεκτροπληξίας της οικογένειας και των παρόμοιων ηλεκτρικών συσκευών.

Τεχνικές παράμετροι

1, μήκος ελέγχων δοκιμής: 100mm

2, διάμετρος ελέγχων δοκιμής: 2.5mm

3, διάμετρος σφαιρών φραγμάτων: 35mm

4, διάμετρος λαβών: 10mm

5, μήκος 100mm λαβών

6, σύμφωνα με το σχήμα 3 IEC61032 (ο έλεγχος Γ δοκιμής), πίνακας 6

Εφαρμογή:

1, τυποποιημένη δοκιμή αναφέρεται στο κοινό μέρος δεν μπορεί να αγγίξει τα ζωντανά μέρη ή κοντά στα επικίνδυνα μέρη, και 35mm που το κυκλικό διάφραγμα δεν μπορεί να είναι εισάγονται.

2, στην απαίτηση δοκιμής για την πρόσβαση στα επικίνδυνα μέρη, ανάγκη ελέγχων C/D δοκιμής να είναι με τη δύναμη 3±0.3N ή 1±0.1N ώθησης

Σκοπός:

Αυτός ο έλεγχος προορίζεται να ελέγξει τη βασική προστασία ενάντια στην πρόσβαση στα επικίνδυνα μέρη. Χρησιμοποιείται επίσης για να ελέγξει την προστασία ενάντια στην πρόσβαση με ένα εργαλείο.

Σημείωση: Για αναγκάστε χωρίς τα προϊόντα, παρακαλώ χρησιμοποιήστε με το δυναμόμετρο.

Έλεγχος Δ δοκιμής IEC61032 IP4X (έλεγχος Δ δοκιμής)

Βασική εισαγωγή:

1, σύμφωνα με: IEC61032: 1997/IEC60529: 2001 ΚΑΙ UL

2, έλεγχος Δ δοκιμής IP4X (έλεγχος Δ δοκιμής) είναι απαραίτητη συσκευή για την οικογένεια και παρόμοια ηλεκτρική συσκευή ενάντια στη δοκιμή προστασίας ηλεκτροπληξίας.

Τεχνικές παράμετροι

1, μήκος ελέγχων δοκιμής: 100mm

2, διάμετρος ελέγχων δοκιμής: 1.0mm

3, διάμετρος σφαιρών φραγμάτων: 35mm

4, διάμετρος λαβών: 10mm

5, μήκος 100mm λαβών

6, σύμφωνα με το σχήμα 4 IEC61032 (ο έλεγχος Δ δοκιμής), παρουσιάζουν 6 GB/T4208-2008 (το πρώτο χαρακτηριστικό ψηφιακό 4/5/6)

Εφαρμογή:

1, τυποποιημένη δοκιμή αναφέρεται στο κοινό μέρος δεν μπορεί να αγγίξει τα ζωντανά μέρη ή κοντά στα επικίνδυνα μέρη, 30mm που το κυκλικό διάφραγμα δεν μπορεί να είναι εισάγονται.

2, στην απαίτηση δοκιμής για την πρόσβαση στα επικίνδυνα μέρη, ανάγκη Δ ελέγχων δοκιμής να είναι με την ώθηση 1±0.1N
