| Χρήση: | μηχανή δοκιμής αντίκτυπου | Όνομα προϊόντων: | Μηχανή δοκιμής αντίκτυπου/μηχανή δοκιμής αντίκτυπου πτώσης/ελεγκτής πτώσης |
|---|---|---|---|
| Ενέργεια αντίκτυπου: | 2J, 5J, 10J, 20J, 50J | Λειτουργία: | Δοκιμή αντίκτυπου |
| IK07: | 2J | IK08: | 5J |
| IK09: | 10J | IK10: | 20J |
| Υψηλό φως: | Εξοπλισμοί ανάλυσης αντίκτυπου CNAS 50J,Εξοπλισμοί ανάλυσης αντίκτυπου CNAS 5J,Εντυπωσιακά στοιχεία CNAS IK |
||
IK εντυπωσιακή συσκευή δοκιμής πτώσης εξοπλισμού δοκιμής αντίκτυπου στοιχείων
Παράμετροι
| Πρότυπο | Sc-IK01 |
| Εκκρεμές |
Μήκος: 1000mm εξωτερική διάμετρος: 9mm πάχος τοίχων σωλήνων χάλυβα: 0.5mm. Σύνθεση της ισοδύναμης μάζας με το στοιχείο αντίκτυπου |
| Σημείο αντίκτυπου | Πάνω-κάτω διευθετήσιμο, κτύπημα 2001200mm, το ύψος μπορεί να προσαρμοστεί |
| Στοιχείο αντίκτυπου | 2, 5,10, σφυρί αντίκτυπου 20J |
| Ύψος πτώσης | Επίδειξη κλίμακας |
| Τρόπος απελευθέρωσης | Μηχανικός |
| Διάσταση | 950*550*2700mm |

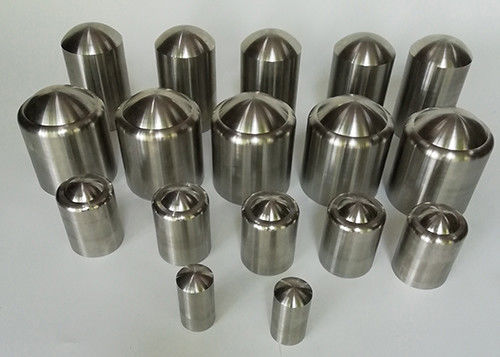

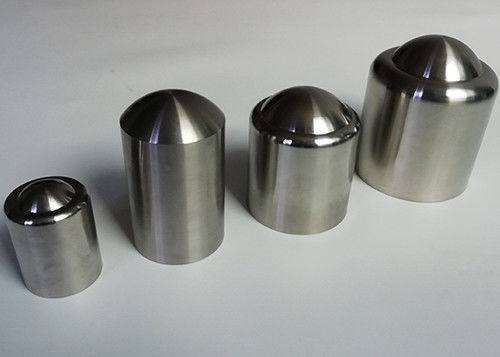

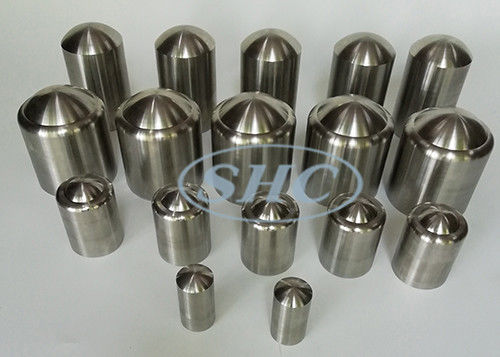

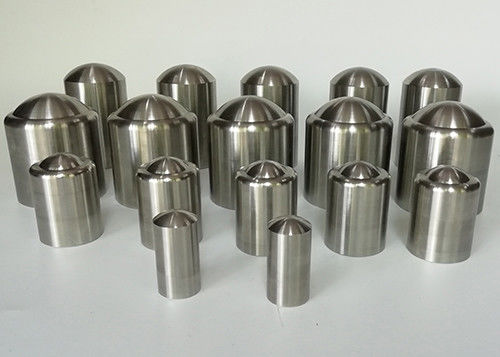

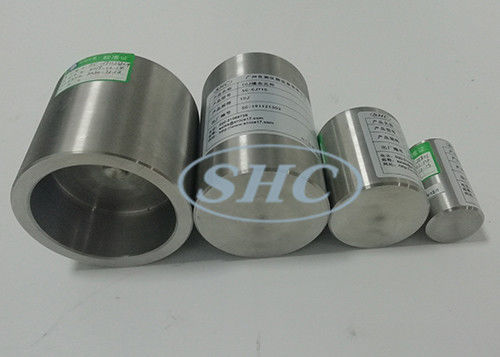

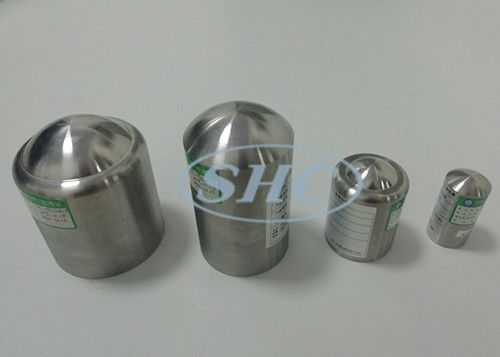

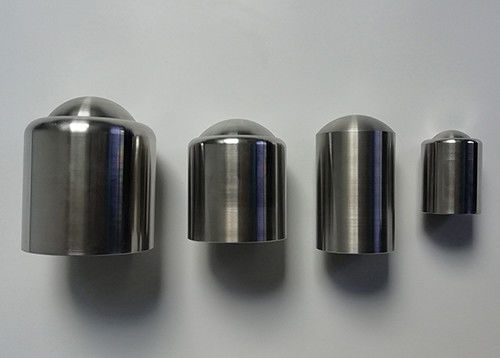

Συντονισμένα χαρακτηριστικά των εντυπωσιακών στοιχείων
| Ενέργεια το /J |
≤1 ±10% |
2 ±5% |
5 ±5% |
10 ±5% |
20 ±5% |
50 ±5% |
| Ισοδύναμη μάζα ±2%kg | 0,25 (0,2) | 0,5 | 1.7 | 5 | 5 | 10 |
| Υλικό | Πολυαμίδιο 1) | Χάλυβας 2) | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18.5(20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| l/mm | Για να ρυθμιστεί για να ταιριάξει με την ισοδύναμη μάζα, δείτε το παράρτημα Α. | |||||
|
1) 85≤HRR≤100, Rockwell σκληρότητα σύμφωνα με iso2039-2. 2) Fe490-2, σύμφωνα με ISO1052 Rockwell σκληρότητα σύμφωνα με ISO6508. |
||||||
| ΣΗΜΕΙΩΣΤΕ τις τιμές που παρουσιάζονται στα υποστηρίγματα για την ισοδύναμη μάζα και η διάμετρος των εντυπωσιακών στοιχείων για ενεργειακή αξία ίση με ή λιγότερο από 1 J είναι εκείνοι στην τρέχουσα δοκιμή EF. Οι τιμές αυτήν την περίοδο στη δοκιμή π.χ. παρουσιάζονται επίσης για αυτές τις δύο παραμέτρους. Για το σκοπό συντονισμού, οι τιμές εντός παρενθέσεως θα διαγραφούν fives έτη από τη δημοσίευση αυτών των προτύπων. | ||||||
Επιβεβαιώνει
Iec60068-2-75 περιβαλλοντική δοκιμή – μέρος 2: Δοκιμές – δοκιμή EH: Δοκιμές σφυριών, iec60068-2-63, βαθμοί IEC62262 προστασίας που παρέχονται από τα συνημμένα για τον ηλεκτρικό εξοπλισμό ενάντια στις εξωτερικές μηχανικές επιδράσεις (κώδικας IK), το χαμηλής τάσης μηχανισμό διανομής iec60439-5 και τις controlgear συνελεύσεις - μέρος 5: Ιδιαίτερες απαιτήσεις για τις συνελεύσεις για τα δίκτυα διανομής δύναμης δημόσια
Χαρακτηριστικό γνώρισμα
Ο εξοπλισμός που χρησιμοποιεί τη δομή αυτοκινήτων, μπορεί να κινηθεί αριστερά και δεξιός, προς τα εμπρός και προς τα πίσω, το ανώτερο και χαμηλότερο ύψος σημείου αντίκτυπου διευθετήσιμο, και η γωνία 0-90°adjustable αντίκτυπου. Η συσκευή είναι μια χαμηλή συσκευή αντίκτυπου ενεργειακών εκκρεμών για 2J και ανωτέρω.
Εφαρμογή
Αυτή η συσκευή είναι κατάλληλη για τη μηχανική δοκιμή δύναμης αντίκτυπου στα ηλεκτρικά γραφεία και άλλο μέταλλο φύλλων, το κοχύλι του ηλεκτρικού ενεργειακού μετρώντας γραφείου μη μετάλλων, το τηλεφωνικό κέντρο καλωδίων υποσταθμών και το κιβώτιο συνδέσεων καλωδίων
Δείγμα δοκιμής
Το κοχύλι του ηλεκτρικού ενεργειακού μετρώντας γραφείου, του τηλεφωνικού κέντρου καλωδίων υποσταθμών και του κιβωτίου συνδέσεων καλωδίων και του παρόμοιου εξοπλισμού
Ενέργεια αντίκτυπου, ισοδύναμοι μάζα και πίνακας ύψους πτώσης
| Energy/J | 2 | 5 | 10 | 20 | 50 |
| Ισοδύναμη μάζα το /kg | 0,5 | 1.7 | 5 | 5 | 10 |
| Ύψος ±1%mm πτώσης | 400 | 300 | 200 | 400 | 500 |
|
Σημειώσεις: 1. Δείτε τη σημείωση στο IEC 60068-2-75 3.2.2 1. Σε αυτό το μέρος, η ενέργεια (ι) υπολογίζεται παίρνοντας την τυποποιημένη επιτάχυνση λόγω της γήινης βαρύτητας (γ), που στρογγυλεύεται μέχρι τον κοντινότερο ακέραιο αριθμό, ο οποίος είναι 10m/s ². |
|||||
