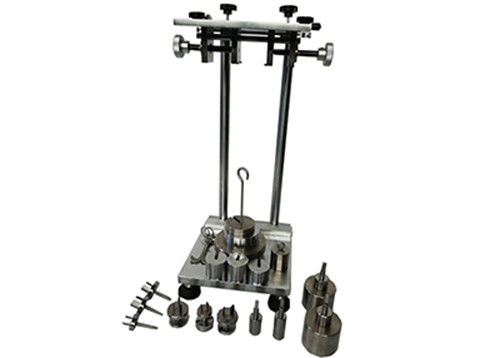

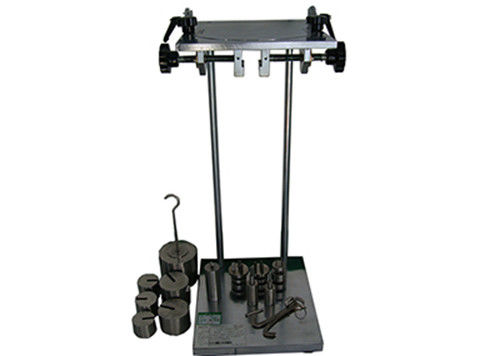

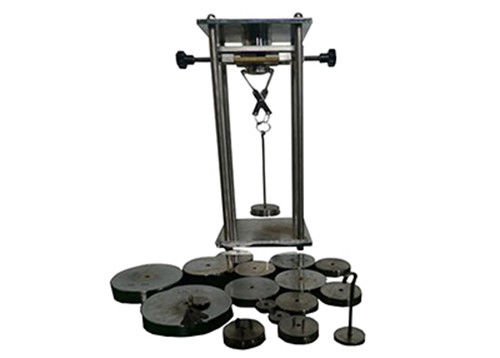

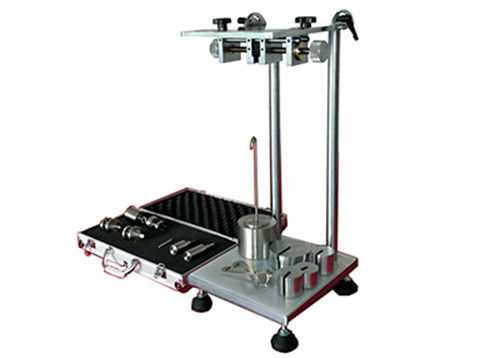

Συσκευές επαλήθευσης δύναμης απόσυρσης IEC60884 Fig18

Συσκευές για την επαλήθευση της ανώτατης δύναμης IEC60884 Fig18 19 απόσυρσης

Εφαρμογή:

 Είναι κατάλληλο για τη μέγιστη δύναμη που απαιτείται να τραβεί το βούλωμα από την υποδοχή και την ενιαία καρφίτσα πόλων που εξάγονται από τη συνέλευση υποδοχών. Εάν η ελάχιστη δύναμη που απαιτείται είναι μέσα στη σειρά που διευκρινίζεται από τα πρότυπα.

Παράμετρος:

1. Ο τυποποιημένος ένας-πόλος 10A, τριπολικά 10A και πρότυπα δοκιμής 16A συνδέει κάθε ενός, τυποποιημένα βουλώματα κάθε ένα δοκιμής 10A 16A, διευθετήσιμο:
1) Το στρογγυλό βούλωμα με τη διπλή υποδοχή 2 πόλων, η διάμετρος μπουλονιών είναι 4,8
2) Το στρογγυλό βούλωμα της διπλής χρήσεως υποδοχής 2 πόλων, η διάμετρος μπουλονιών είναι 4,0
3) Το στρογγυλό βούλωμα (unipolar), η διάμετρος μπουλονιών είναι 4,8
4) Το στρογγυλό βούλωμα (unipolar), η διάμετρος μπουλονιών είναι 4,0

2. Βάρη: 36N*1, 5.4N*1, 5N*2, 4N*1, 2.6N*1
1) Τυποποιημένο μπουλόνι δοκιμής: Καθένας για 1.5N και 2N
2)1 σύνολο συσκευής στερέωσης
3) 1 σύνολο δίσκου βαρών
4) Πλευρικά βάρη 5N*1 πίεσης
5) 1 σύνολο πλευρικού φραγμού πίεσης

Χρήση:

1. Το βούλωμα δοκιμής με τις μέγιστες καρφίτσες μεγέθους παρεμβάλλεται και αποσύρεται από την υποδοχή
έξοδος δέκα φορές. Παρεμβάλλεται έπειτα πάλι, ένας μεταφορέας Ε για μια κύρια μάζα και α
συμπληρωματική μάζα Γ που συνδέεται με το με τη βοήθεια ενός κατάλληλου σφιγκτήρα Δ.
η συμπληρωματική μάζα είναι τέτοια που ασκεί μια δύναμη ίση με το ένα δέκατο του μεγίστου
δύναμη απόσυρσης που παρουσιάζεται στον πίνακα 16.
2. Η κύρια μάζα, μαζί με τη συμπληρωματική μάζα, ο σφιγκτήρας, ο μεταφορέας και
το βούλωμα ασκεί μια δύναμη ίση με τη μέγιστη δύναμη απόσυρσης που παρουσιάζεται στον πίνακα 16.
3. Η κύρια μάζα κρεμιέται στο βούλωμα χωρίς ταρακούνημα και η συμπληρωματική μάζα είναι, εάν
απαραίτητος, επιτρεμμένος να πέσει από ένα ύψος 50 χιλ. επάνω στην κύρια Μασαχουσέτη.

Πρόσθετη λειτουργία:

Συσκευή για την αντίσταση στην πλευρική πίεση

Μπορεί ελέγχοντας την αντίσταση στην πλευρική πίεση, επιβεβαιώνει στο σχήμα 13 IEC60884.

Σχήμα 13 που εξετάζει:

1. Κάθε δείγμα τοποθετείται σε μια κάθετη επιφάνεια με το αεροπλάνο μέσω των υποδοχή-επαφών
οριζόντιος. Η συσκευή είναι έπειτα πλήρως δεσμευμένη και ένα βάρος κρεμασμένος σε την έτσι ώστε η δύναμη που ασκείται είναι 5N.

2. Η συσκευή αφαιρείται μετά από 1 λ. και την υποδοχή-έξοδο γυρισμένος μέσω 90 βαθμού στο μοντάρισμα
επιφάνεια. Η δοκιμή γίνεται τέσσερις φορές, η υποδοχή-έξοδος που γυρίζουν μέσω 90 βαθμού μετά από κάθε δέσμευση.

3. Κατά τη διάρκεια της δοκιμής η συσκευή δεν θα γίνει αποσυνδεμένη από την υποδοχή-έξοδο.
4. Μετά από τις δοκιμές, οι υποδοχή-έξοδοι δεν θα παρουσιάσουν καμία ζημία κατά την έννοια αυτών των προτύπων
ιδιαίτεροι, θα συμμορφωθούν με τις απαιτήσεις της πρότασης 22

Πρότυπα:

Αυτή η συσκευή συμμορφώνεται με τις απαιτήσεις

IEC60884 σχήμα 18/19,

VDE0620, κ.λπ.
