IEC62560 η πρόταση 15 σχήμα 8 οδήγησε το βολβό ελέγχοντας τη μηχανή

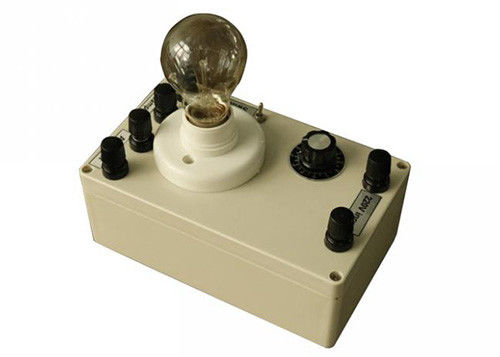

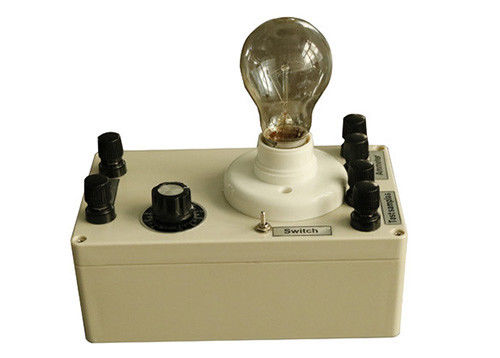

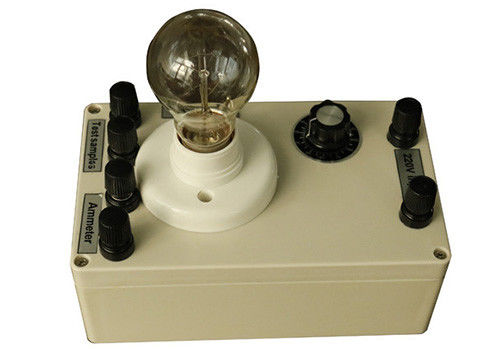

Κύκλωμα δοκιμής για τη δοκιμή του λαμπτήρα μη-Dimmable ή του ηλεκτρονικού διακόπτη Fig8

Πρότυπα:

Το κύκλωμα δοκιμής για τη δοκιμή ενός μη-dimmable λαμπτήρα ή ενός ηλεκτρονικού διακόπτη κατασκευάζεται σύμφωνα με την πρόταση 15 σχήμα 8 IEC62560.

Τυποποιημένη περιγραφή:

15.Abnormal λειτουργία

Οι μόνος-σταθεροποιημένοι λαμπτήρες δεν θα δημιουργήσουν τον κίνδυνο υπό τους ανώμαλους λειτουργούντες όρους.

Οι μόνος-σταθεροποιημένοι λαμπτήρες θα κατασκευαστούν έτσι ώστε ως αποτέλεσμα της ανώμαλης ή απρόσεκτης λειτουργίας, ο κίνδυνος πυρκαγιάς και η μηχανική ζημία που εξασθενίζει την ασφάλεια της προστασίας ενάντια στη ηλεκτροπληξία προλαμβάνονται.

Οι μη-dimmable μόνος-σταθεροποιημένοι λαμπτήρες Appling σε μια διάμετρο ή έναν ηλεκτρονικό διακόπτη πρόκειται να εξεταστούν ως πιθανή περίπτωση της ανώμαλης λειτουργίας.

Διαδικασία δοκιμής:

Μη-dimmable λαμπτήρας δοκιμής στο κύκλωμα δοκιμής που παρουσιάζεται στο σχήμα 8.

Καθορίστε R1 και S1 θέτοντας στα οποία το μέγιστο Ι r.m.s εμφανίζεται.

Η δοκιμή σε αυτήν την κατάσταση, και εάν ο λαμπτήρας αποτυγχάνει παθητικά μέσα σε 60 λ., επαναλαμβάνει τη δοκιμή σε 10% χαμηλότερο Ι r.m.s. Το χαμηλότερο Ι r.m.s θα τεθεί στη μειωμένος κατεύθυνση αντίστασης ποτενσιόμετρων.

Επαναλάβετε αυτές τις διαδικασίες έως ότου επιτυγχάνεται η σταθερή λειτουργία για ελάχιστα 60 λεπτά.

Ενεργοποιήστε το λαμπτήρα fpr 8H στο ανωτέρω πιό επιζήμιο εξασθενίζοντας επίπεδο (ρύθμιση ποτενσιόμετρων)

Συμμόρφωση:

Η συμμόρφωση ελέγχεται με τη λειτουργία του ελεύθερου καψίματος δειγμάτων, της κάθετης ΚΑΠ επάνω στη θέση ή στη θέση καψίματος που υποδεικνύεται στη συσκευασία στη θερμοκρασία δωματίου και στην εκτιμημένη τάση.

Σε περίπτωση που μια σειρά τάσης δηλώνεται, η δοκιμή πρέπει να πραγματοποιηθεί στη μέση τάση εκείνης της δηλωμένης σειράς.

Σε περίπτωση εκτιμημένων εναλλακτική λύση τάσεων, η δοκιμή θα εκτελεσθεί χωριστά για κάθε εκτιμημένη τάση.

Κατά τη διάρκεια αυτής της δοκιμής ο λαμπτήρας δεν θα πιάσει την πυρκαγιά, ή παράγει τα εύφλεκτα αέρια και τα ζωντανά μέρη δεν θα γίνουν προσιτά με το τυποποιημένο δάχτυλο δοκιμής.

Ειδοποίηση:

1. Παρακαλώ μην βλάψτε τη μορφή συσκευών (όπως το γρατσούνισμα, η κάμψη, κ.λπ.).

2. Από το περιβάλλον σκόνης και υγρασίας, προκειμένου να αποφευχθεί η οξείδωση για να έχει επιπτώσεις στη διαστατική ακρίβεια.
