| Υλικό: | Ανοξείδωτο | Κώδικας IP: | IPX5, IPX6 |
|---|---|---|---|
| Θερμοκρασία: | Θερμοκρασία δωματίου | Πρότυπα: | IEC60529/IEC 60335-1 |
| IPX5 διάμετρος ακροφυσίων: | Ф6.3mm | IPX6 διάμετρος ακροφυσίων: | Ф12.5mm |
| απόσταση από το αεριωθούμενο ακροφύσιο στην περίφραξη: | 2.5~3m | Μετρητής πίεσης: | 0~0.25MPa |
| Υψηλό φως: | IPX5 εξοπλισμός δοκιμής IP,IPX6 εξοπλισμός δοκιμής IP,IEC60529 ακροφύσια προβολών ύδατος |
||

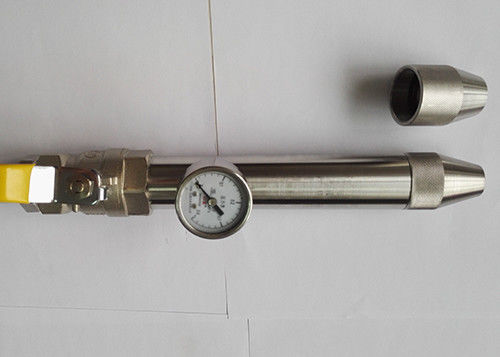

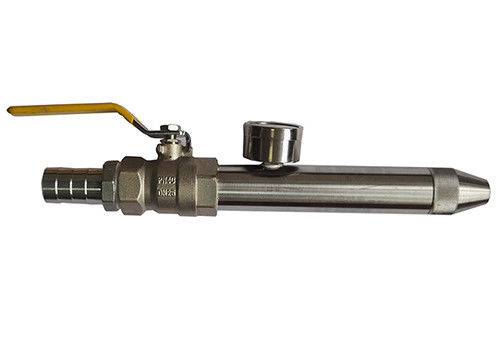

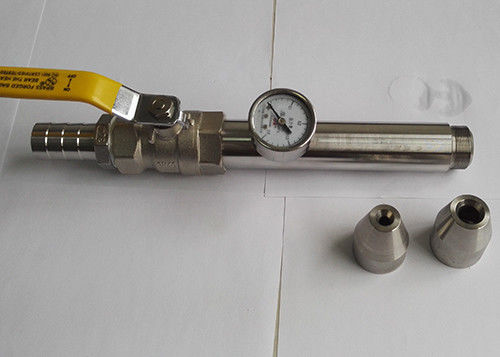

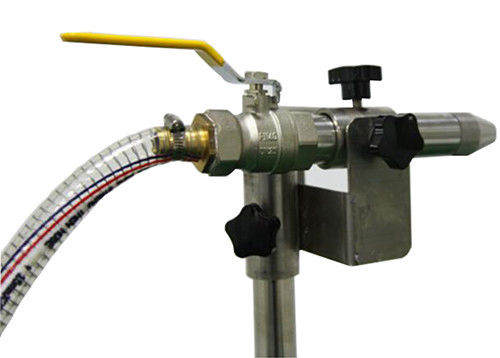

Φορητός εξοπλισμός δοκιμής ακροφυσίων IP προβολών ύδατος IEC60529 IPX5 IPX6
Πληροφορίες προϊόντων:
Το αεριωθούμενο ακροφύσιο σχεδιάζεται και κατασκευάζεται σύμφωνα με την πρόταση IPX5 και IPX6 IEC60529.
Χρησιμοποιείται για την αδιάβροχη δοκιμή της ηλεκτρικής συσκευής.
Δοκιμή για το δεύτερο charateristic αριθμό 5 με το ακροφύσιο 6,3 χιλ.
Η δοκιμή γίνεται με τον ψεκασμό της περίφραξης από όλες τις εφαρμόσιμες κατευθύνσεις με ένα ρεύμα του νερού από ένα τυποποιημένο ακροφύσιο δοκιμής όπως φαίνεται στο σχήμα 6.
Οι όροι που παρατηρούνται είναι οι ακόλουθοι:
Εσωτερική διάμετρος του ακροφυσίου: 6,3 χιλ.
Ποσοστό παράδοσης: 12,5 λ/λ ±5%
Πίεση νερού: για να ρυθμιστείτε επιτύχετε το διευκρινισμένο ποσοστό παράδοσης
Πυρήνας του ουσιαστικού ρεύματος: κύκλος περίπου διαμέτρου 40 χιλ. στην απόσταση 2,5 μ από το ακροφύσιο
Διάρκεια δοκιμής ανά τετραγωνικό μέτρο της επιφάνειας περιφράξεων πιθανό να ψεκαστεί: 1 λ.
Ελάχιστη διάρκεια δοκιμής: 3 λ.
Απόσταση από το ακροφύσιο στην επιφάνεια περιφράξεων: μεταξύ 2,5 μ και 3 μ.
Δοκιμή για το δεύτερο χαρακτηριστικό αριθμό 6 με το ακροφύσιο 12,5 χιλ.
Η δοκιμή γίνεται με τον ψεκασμό της περίφραξης από όλες τις εφαρμόσιμες κατευθύνσεις με ένα ρεύμα του νερού από ένα τυποποιημένο ακροφύσιο δοκιμής όπως φαίνεται στο σχήμα 6.
Οι όροι που παρατηρούνται είναι οι ακόλουθοι:
Εσωτερική διάμετρος του ακροφυσίου: 12,5 χιλ.
Ποσοστό παράδοσης: 100 I/min ±5%
Πίεση νερού: για να ρυθμιστεί για να επιτύχει το διευκρινισμένο ποσοστό παράδοσης
Πυρήνας του ουσιαστικού ρεύματος: κύκλος περίπου διαμέτρου 120 χιλ. στην απόσταση 2,5 μ από το ακροφύσιο
Διάρκεια δοκιμής ανά τετραγωνικό μέτρο της επιφάνειας περιφράξεων πιθανό να ψεκαστεί: 1 λ.
Ελάχιστη διάρκεια δοκιμής: 3 λ.
Απόσταση από το ακροφύσιο στην επιφάνεια περιφράξεων: μεταξύ 2,5 μ και 3 μ.
Τεχνικές παράμετροι:
| Αριθ. | Στοιχείο | IPX5 | IPX6 |
| 1 | Παροχή νερού |
Ποσοστό ροής του νερού > καθαρό νερό 12.5L/min±5% χωρίς συνυπολογισμό. Μπορεί να επιτευχθεί με τη δεξαμενή νερού ανοξείδωτου και το διατηρημένο σταθερή ατμοσφαιρική πίεση εξοπλισμό |
Ποσοστό >100L/min±5% ροής του νερού καθαρό νερό χωρίς συνυπολογισμό. Μπορεί να επιτευχθεί με τη δεξαμενή νερού ανοξείδωτου και το διατηρημένο σταθερή ατμοσφαιρική πίεση εξοπλισμό |
| 2 | Η διάμετρος ακροφυσίων | Ф6.3mm | Ф12.5mm |
| 3 | Ροή του νερού | 12.5±0.625L/min, μετρητής ροής είναι διευθετήσιμος | 100±5 το λ/λ, μετρητής ροής είναι διευθετήσιμο |
| 4 | Η απόσταση από το αεριωθούμενο ακροφύσιο στην περίφραξη | 2.5~3m | 2.5~3m |
| 5 | Εξεταστικός χρόνος | Περισσότερο από 1min/m ² (περισσότερο από 3 mins) | Περισσότερο από 1min/m ² (περισσότερο από 3mins) |
| 6 | Μετρητής πίεσης | 0~0.25MPa | 0~0.25MPa |
| 7 | Απαιτήσεις περιοχών |
Αφιερωμένο δωμάτιο δοκιμής IP αδιάβροχο το του οποίου πλάτος είναι περισσότερο από 3m, Με την καλή λειτουργία της εισροής και της αποξήρανσης. Εγκατάσταση τοίχων |
Αφιερωμένο δωμάτιο δοκιμής IP αδιάβροχο το του οποίου πλάτος είναι περισσότερο από 3m, Με την καλή λειτουργία της εισροής και της αποξήρανσης. Εγκατάσταση τοίχων |
Προσαρμοστείτε σε:
IEC60529
Iec60598-1
IEC 60335-1
Iec60745-1
VDE0630
VDE0632
IEC60034
DIN40050
ISO20653
Κώδικας IP του IPX5 και του IPX6
Sc-IPX η αδιάβροχη μηχανή δοκιμής είναι σύμφωνα με IEC60529: 1989 +A1: 1999+A2: 2013 (βαθμοί προστασίας που παρέχονται από τα συνημμένα (IP
Κώδικας) >, IEC60598, IEC60335 και το IEC 60034-5, GB/T-2423.2, GB4208, Sc-IPX GB7000.1.The περιλαμβάνουν τους ακόλουθους βαθμούς δοκιμής: IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 και IPX8 (αναφερθείτε στη σελίδα 51 IEC60529). Χρησιμοποιείται ευρέως στην οργάνωση δοκιμής επικύρωσης για
προϊόντα όπως τα ηλεκτρικά και ηλεκτρονικά προϊόντα, συσκευές φωτισμού των οδηγήσεων καθώς επίσης και στο σχετικό τμήμα ποιοτικού ελέγχου για
αδιάβροχη ανίχνευση των βαθμών προστασίας συνημμένων.
Ολόκληρο το αδιάβροχο σύστημα δοκιμής Sc-IPX περιλαμβάνει:
Κιβώτιο σταλαγματιάς (Sc-IPX12): Το κιβώτιο σταλαγματιάς είναι για τη δοκιμή σταλαγματιάς IPX1 και IPX2. Το μέγεθος κιβωτίων σταλαγματιάς είναι 800x800x75mm (LXWXH). Η διάμετρος της τρύπας σταλαγματιάς
είναι 0.4mm. Η απόσταση μεταξύ των τρυπών σταλαγματιάς είναι 20mm. Το δείγμα μπορεί να είναι άνω των 150kg.
Εξοπλισμός δοκιμής ψεκασμού νερού σωλήνων ταλάντευσης (Sc-IPX34): Είναι για τη δοκιμή IPX3 και IPX4. Semi-diameter του σωλήνα ταλάντευσης είναι 1meter (οποιοιδήποτε
άλλο μέγεθος είναι επίσης διαθέσιμο). Η εσωτερική διάμετρος του σωλήνα ταλάντευσης είναι 15mm. Η περιστρεφόμενη επιτραπέζια διάμετρος δειγμάτων είναι 1000mm (ή άλλο
το μέγεθος σύμφωνα με τη διάμετρο του σωλήνα ταλάντευσης, και το ύψος είναι διευθετήσιμα. Η ταχύτητα περιστροφής είναι 1-5rpm που έλεγξε από το PLC
επιτροπή.
Αδιάβροχη αεριωθούμενη συσκευή δοκιμής (Sc-IPX56): Με τη συσκευή παροχής νερού το μέγεθος είναι 1000x1000x600m, η διάμετρος ακροφυσίων είναι 6.3mm (IPX5)
και 12.5mm (IPX6). Η ταχύτητα νερού είναι 12.5±0.626L/min για IPX5 και 100±5L/min για IPX6.
Αδιάβροχη συσκευή δοκιμής δεξαμενών βύθισης (Sc-IPX7): Είναι για τη δοκιμή IPX7. Το μέγεθος δεξαμενών νερού είναι 1000x1000x1200mm (άλλο μέγεθος μπορεί να είναι
σχεδιασμένος σύμφωνα με το αίτημά σας). Μπορεί να εξετάσει τα δείγματα μέχρι 120kg
Αδιάβροχη συσκευή δοκιμής δεξαμενών βύθισης (Sc-IPX8): Είναι για τη δοκιμή IPX8. Μπορεί να μιμηθεί ένα βάθος νερού 050m. Η βύθιση νερού
η διάμετρος δεξαμενών είναι 600mm και το ύψος είναι 1200mm. Η συμπιεστική πίεση είναι 10 ατμόσφαιρες ή σχέδιο σύμφωνα με του πελάτη
αίτημα.
