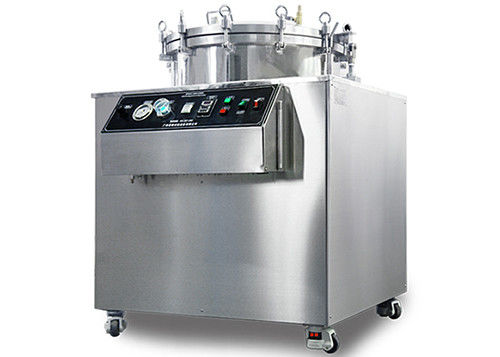

Ηλεκτρονικός εξοπλισμός δοκιμής προστασίας εισόδου IPX8

IPX8 συσκευή IEC60335 δοκιμής βύθισης θετικής/αρνητικής πίεσης

Λειτουργία:

Η συσκευή δοκιμής βύθισης IPX8 με τη θετική πίεση και την αρνητική πίεση.

I) Θετική πίεση

Με την εφαρμογή του συμπιεσμένου αέρα, ωθήστε την πίεση να ποτίσει για να μιμηθεί το αντίστοιχο περιβάλλον δοκιμής.

2)Αρνητική πίεση

Η διαφορά πίεσης μεταξύ του εσωτερικού και έξω από το κοχύλι προϊόντων λαμβάνεται με την άντληση του αέρα επάνω από την επιφάνεια νερού.

Και, χρησιμοποιήστε την πίεση να εξετάσει.

Παράμετροι:

Σκοπός:

Κάτω από τη συσκευή με το βαθμό προστασίας κοχυλιών (κώδικας IP) που βασίζεται κυρίως για τα ηλεκτρονικά και ηλεκτρικά προϊόντα, τον υπαίθριο φωτισμό, το ηλεκτρικό γραφείο, τον εξοπλισμό επικοινωνίας, τον εξοπλισμό κατάδυσης και άλλα προϊόντα για να μιμηθούν το περιβάλλον νερού για να εξετάσει την προστατευτική απόδοση των προϊόντων IP.

Τα αποτελέσματα της δοκιμής χρησιμοποιούνται για να καθορίσουν εάν οι απαιτήσεις καλύπτονται, ώστε να παρασχεθούν το σχέδιο, η ανάπτυξη, η βελτιστοποίηση και η εκ του εργοστασίου επιθεώρηση του προϊόντος.

Περιγραφή:

Αξιολόγηση των συνημμένων και του σφραγίζοντας στοιχείου εάν μπορεί να εξασφαλίσει καλή απόδοση του εξοπλισμού και των συστατικών μετά από την υδραυλική δοκιμη ή κατά τη διάρκεια της δοκιμής.

Επιβεβαιώστε στα πρότυπα:

IEC 60529 IPX7 IPX8

ΤΟ EN 60529 IPX7 IPX8

IEC 60884-1

IEC 60598-1

IEC 60335-1 και ούτω καθεξής.

Αυτός ο εξοπλισμός δοκιμής σχεδιάζεται και κατασκευάζεται σύμφωνα με το IEC 60529 πρόταση της 14.2.8 του 2013.
Δοκιμή για το δεύτερο χαρακτηριστικό αριθμό 8: συνεχής βύθιση υποκείμενη στη συμφωνία.
Εκτός αν υπάρχουν σχετικά πρότυπα προϊόντων, οι όροι δοκιμής υπόκεινται στη συμφωνία μεταξύ του κατασκευαστή

και χρήστης, αλλά θα είναι αυστηρότεροι από εκείνοι που ορίζονται τις 14.2.7 και θα λάβουν υπόψη τον όρο

ότι η περίφραξη θα βυθιστεί συνεχώς σε πραγματική χρήση.

Sc-IPX η αδιάβροχη μηχανή δοκιμής είναι σύμφωνα με IEC60529: 1989 +A1: 1999+A2: 2013 (βαθμοί προστασίας που παρέχονται από τα συνημμένα (IP
Κώδικας) >, IEC60598, IEC60335 και IEC 60034-5.

Το Sc-IPX περιλαμβάνει τους ακόλουθους βαθμούς δοκιμής: IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 και IPX8 (αναφερθείτε στη σελίδα 51 IEC60529).

Χρησιμοποιείται ευρέως στην οργάνωση δοκιμής επικύρωσης για τα προϊόντα όπως τα ηλεκτρικά και ηλεκτρονικά προϊόντα, συσκευές φωτισμού των οδηγήσεων καθώς επίσης και στο σχετικό τμήμα ποιοτικού ελέγχου για την αδιάβροχη ανίχνευση των βαθμών προστασίας συνημμένων.

Ολόκληρο το αδιάβροχο σύστημα δοκιμής Sc-IPX περιλαμβάνει:
Κιβώτιο σταλαγματιάς (Sc-IPX12): Το κιβώτιο σταλαγματιάς είναι για τη δοκιμή σταλαγματιάς IPX1 και IPX2. Το μέγεθος κιβωτίων σταλαγματιάς είναι 800x800x75mm (LXWXH). Η διάμετρος της τρύπας σταλαγματιάς
είναι 0.4mm. Η απόσταση μεταξύ των τρυπών σταλαγματιάς είναι 20mm. Το δείγμα μπορεί να είναι άνω των 150kg.
Εξοπλισμός δοκιμής ψεκασμού νερού σωλήνων ταλάντευσης (Sc-IPX34): Είναι για τη δοκιμή IPX3 και IPX4. Semi-diameter του σωλήνα ταλάντευσης είναι 1meter (οποιοιδήποτε
άλλο μέγεθος είναι επίσης διαθέσιμο). Η εσωτερική διάμετρος του σωλήνα ταλάντευσης είναι 15mm. Η περιστρεφόμενη επιτραπέζια διάμετρος δειγμάτων είναι 1000mm (ή άλλο
το μέγεθος σύμφωνα με τη διάμετρο του σωλήνα ταλάντευσης, και το ύψος είναι διευθετήσιμα. Η ταχύτητα περιστροφής είναι 1-5rpm που έλεγξε από το PLC
επιτροπή. Αδιάβροχη αεριωθούμενη συσκευή δοκιμής (Sc-IPX56): Με τη συσκευή παροχής νερού το μέγεθος είναι 1000x1000x600m, η διάμετρος ακροφυσίων είναι 6.3mm (IPX5)
και 12.5mm (IPX6). Η ταχύτητα νερού είναι 12.5±0.626L/min για IPX5 και 100±5L/min για IPX6.
Αδιάβροχη συσκευή δοκιμής δεξαμενών βύθισης (Sc-IPX7): Είναι για τη δοκιμή IPX7. Το μέγεθος δεξαμενών νερού είναι 1000x1000x1200mm (άλλο μέγεθος μπορεί να είναι
σχεδιασμένος σύμφωνα με το αίτημά σας). Μπορεί να εξετάσει τα δείγματα μέχρι 120kg

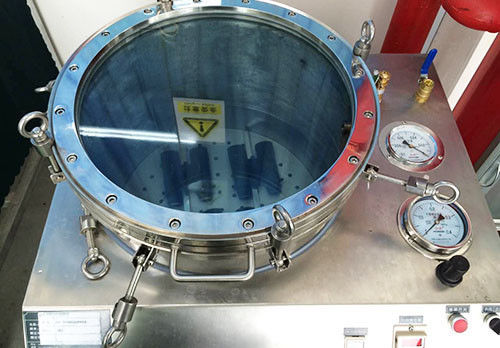

Αδιάβροχη συσκευή δοκιμής δεξαμενών βύθισης (Sc-IPX8): Είναι για τη δοκιμή IPX8. Μπορεί να μιμηθεί ένα βάθος νερού 050m. Η βύθιση νερού
η διάμετρος δεξαμενών είναι 600mm και το ύψος είναι 1200mm. Η συμπιεστική πίεση είναι 10 ατμόσφαιρες ή σχέδιο σύμφωνα με του πελάτη
αίτημα.
