IPX3 εξοπλισμός δοκιμής προστασίας εισόδου, ελεγκτής ακροφυσίων ψεκασμού νερού 121 τρυπών

Χέρι IPX3 IPX4 - κρατημένοι εξοπλισμοί δοκιμής ακροφυσίων ψεκασμού IEC60529 IP


Τεχνικές παράμετροι:
1 το ποσοστό ροής του νερού παροχής νερού είναι καθαρό νερό 50~150kpa χωρίς συνυπολογισμό.
2 παράμετροι ακροφυσίων ψεκασμού
εξωτερική διάμετρος: Ф102mM
σφαιρική διάμετρος: SФ75.5mm
Υπάρχει μια μέση τρύπα και υπάρχουν 24 τρύπες στον εσωτερικό κύκλο των τρυπών του οποίου η συμπεριλαμβανόμενη γωνία είναι 30°.

Υπάρχουν 96 τρύπες στον εξωτερικό κύκλο των τρυπών του οποίου η συμπεριλαμβανόμενη γωνία είναι 15°. 121 τρύπες στο σύνολο.
Η διάμετρος τρυπών: Ф0.5mm
Αποτελείται από τον ορείχαλκο.
3 η ροή του νερού 10L/min±5%, μετρητής ροής είναι διευθετήσιμη σειρά 4 του μετρητή πίεσης 0~0.4Mpa 5 μετακινούμενος μετρητής πίεσης 6 διαφραγμάτων 0~0.25MPa

Προσαρμοστείτε σε:
IEC60529
Iec60598-1
IEC 60335-1
Iec60745-1
VDE0630
VDE0632
IEC60034
DIN40050
ISO20653
Δοκιμή IPX3 IPX4.

Πληροφορίες προϊόντων:
Το ακροφύσιο ψεκασμού σχεδιάζεται και κατασκευάζεται σύμφωνα με την πρόταση IPX3 και IPX4 IEC60529.
Το ακροφύσιο ψεκασμού είναι μια εναλλακτική λύση στον ταλαντεμένος ελεγκτή σωλήνων για την καθιέρωση του βαθμού προστασίας ενάντια στην είσοδο του νερού.
Το ακροφύσιο ψεκασμού προορίζεται για τη χρήση στα δείγματα που δεν θα εγκαταστήσουν μέσα στη διάμετρο του ελεγκτή σωλήνων.
Οι αρχικές δοκιμές IEC περιλαμβάνουν την προστασία IPX3 και IPX4 ενάντια στο ψεκάζοντας και καταβρέχοντας νερό νερού.
Κάτω από αυτήν την περίσταση, το φορητό ακροφύσιο ψεκασμού χρησιμοποιείται από το εγχειρίδιο.

Όργανο:

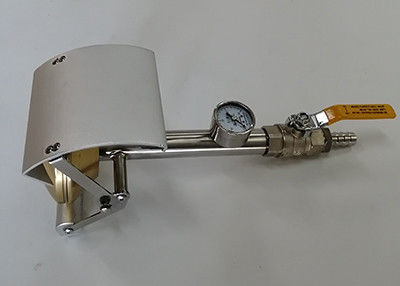

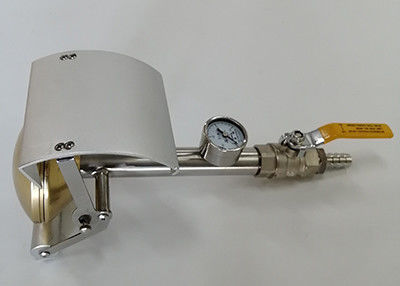

Το ακροφύσιο ψεκασμού Sc-ipx34-sn είναι μια φορητή συσκευή δοκιμής για να ελέγξει την προστασία ενάντια στον ψεκασμό και το ράντισμα του νερού.
Η πίεση νερού μπορεί να ρυθμιστεί χρησιμοποιώντας το εξόγκωμα ελέγχου ροής στη συσκευή για να δώσει το απαραίτητο ποσοστό ροής.
Η πίεση μπορεί να δει στο μετρητή που τοποθετείται βολικά από το ακροφύσιο.
Το σχέδιο ψεκασμού του ακροφυσίου γίνεται στις προδιαγραφές του IEC 60529.

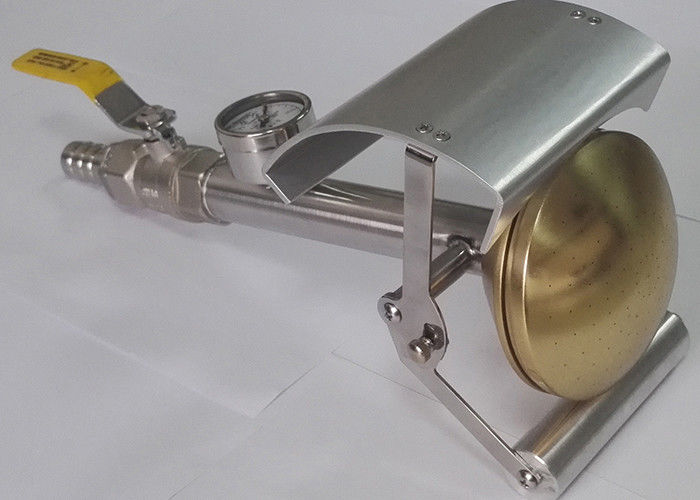

Μια κινητή ασπίδα μπορεί να καταγραφθεί πέρα από μια μερίδα του ακροφυσίου για IPX3 ή να κινηθεί από το σχέδιο ψεκασμού για IPX4

ΣΗΜΕΙΩΣΗ:
Η διαφορά μεταξύ IPX3 και IPX4 είναι ότι το διάφραγμα πρέπει να αφαιρεθεί στη δοκιμή IPX4.
Για να αφήσουμε χέρι-ελεύθερο, σχεδιάζουμε το υποστήριγμα για το ακροφύσιο ψεκασμού IPX3 IPX4.
Χρόνος παράδοσης: σε 2 ημέρες.
Ανεφοδιασμός εργοστασίων, και γρήγορη παράδοση.

Sc-IPX η αδιάβροχη μηχανή δοκιμής είναι σύμφωνα με IEC60529: 1989 +A1: 1999+A2: 2013 (βαθμοί προστασίας που παρέχονται από τα συνημμένα (IP
Κώδικας) >, IEC60598, IEC60335 και το IEC 60034-5, GB/T-2423.2, GB4208, Sc-IPX GB7000.1.The περιλαμβάνουν τους ακόλουθους βαθμούς δοκιμής: IPX1, IPX2,
IPX3, IPX4, IPX5, IPX6, IPX7 και IPX8 (αναφερθείτε στη σελίδα 51 IEC60529). Χρησιμοποιείται ευρέως στην οργάνωση δοκιμής επικύρωσης για
προϊόντα όπως τα ηλεκτρικά και ηλεκτρονικά προϊόντα, συσκευές φωτισμού των οδηγήσεων καθώς επίσης και στο σχετικό τμήμα ποιοτικού ελέγχου για
αδιάβροχη ανίχνευση των βαθμών προστασίας συνημμένων.

Ολόκληρο το αδιάβροχο σύστημα δοκιμής Sc-IPX περιλαμβάνει:

Κιβώτιο σταλαγματιάς (Sc-IPX12): Το κιβώτιο σταλαγματιάς είναι για τη δοκιμή σταλαγματιάς IPX1 και IPX2. Το μέγεθος κιβωτίων σταλαγματιάς είναι 800x800x75mm (LXWXH). Η διάμετρος της τρύπας σταλαγματιάς
είναι 0.4mm. Η απόσταση μεταξύ των τρυπών σταλαγματιάς είναι 20mm. Το δείγμα μπορεί να είναι άνω των 150kg.

Εξοπλισμός δοκιμής ψεκασμού νερού σωλήνων ταλάντευσης (Sc-IPX34): Είναι για τη δοκιμή IPX3 και IPX4. Semi-diameter του σωλήνα ταλάντευσης είναι 1meter (οποιοιδήποτε
άλλο μέγεθος είναι επίσης διαθέσιμο). Η εσωτερική διάμετρος του σωλήνα ταλάντευσης είναι 15mm. Η περιστρεφόμενη επιτραπέζια διάμετρος δειγμάτων είναι 1000mm (ή άλλο
το μέγεθος σύμφωνα με τη διάμετρο του σωλήνα ταλάντευσης, και το ύψος είναι διευθετήσιμα. Η ταχύτητα περιστροφής είναι 1-5rpm που έλεγξε από το PLC
επιτροπή.

Αδιάβροχη αεριωθούμενη συσκευή δοκιμής (Sc-IPX56): Με τη συσκευή παροχής νερού το μέγεθος είναι 1000x1000x600m, η διάμετρος ακροφυσίων είναι 6.3mm (IPX5)
και 12.5mm (IPX6). Η ταχύτητα νερού είναι 12.5±0.626L/min για IPX5 και 100±5L/min για IPX6.

Αδιάβροχη συσκευή δοκιμής δεξαμενών βύθισης (Sc-IPX7): Είναι για τη δοκιμή IPX7. Το μέγεθος δεξαμενών νερού είναι 1000x1000x1200mm (άλλο μέγεθος μπορεί να είναι
σχεδιασμένος σύμφωνα με το αίτημά σας). Μπορεί να εξετάσει τα δείγματα μέχρι 120kg

Αδιάβροχη συσκευή δοκιμής δεξαμενών βύθισης (Sc-IPX8): Είναι για τη δοκιμή IPX8. Μπορεί να μιμηθεί ένα βάθος νερού 050m. Η βύθιση νερού
η διάμετρος δεξαμενών είναι 600mm και το ύψος είναι 1200mm. Η συμπιεστική πίεση είναι 10 ατμόσφαιρες ή σχέδιο σύμφωνα με του πελάτη
αίτημα.
